       1 引言

　　目前随着我国电子工业的不断发展，开关电源的应用也越来越受到该应用领域中技术人员的重视，产品包括ac/dc，dc/dc及dc/ac等，其中多以pwm模式为主。在实际使用中常会碰到一些技术性问题，如干扰、电压稳定性差、可靠性差等等。

       2 dc/dc电源模块实际应用在一般通讯接口、仪器仪表中常遇到的问题与解决方法

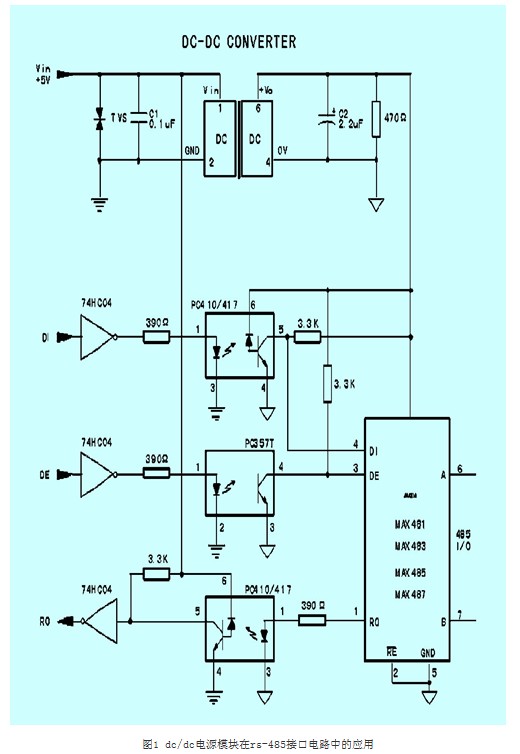

　　dc/dc电源模块在rs-485接口电路的应用（dc/dc电源模块：隔离电压1000vdc，in:5v，out:5v，p:1w），其电路如图1所示。

　　rs-485采用dc/dc电源模块与光耦隔离，可以抑制电磁干扰和消除接地环路，保护系统电路免受外部网络影响，dc/dc输出端给光耦及max485芯片供电，其电流很小，故此会使到dc/dc长期工作在较轻负载情况下，可能会致使输出电压偏高，纹波较大，严重时还可能会影响电路的工作性能，并且dc/dc的可靠性也会降低。故此在选用dc/dc模块时应重点考虑dc/dc电源供电的额定功率、负载的最小功率及其输出电压稳定性。目前市面上普通的隔离型dc/dc电源模块为保证长期工作的可靠性，其产品本身都有最轻负载的要求（目前较多的最小负载要求为≥15~20%额定功率，mornsu公司的b0505lm-1w可做到≥5%，特殊产品可空载使用），在选择电源模块时应尽可能使到负载工作在模块额定功率的30~70%左右为佳，在此负载条件下其输出电压稳定度较好。

　　在很多情况下厂家一般都建议客户选用标准型号1w的产品，在这种情况可能会造成负载过轻导致输出电压偏高，甚至高出正常电压很多，严重时会影响电路的正常工作与元器件的性能，故此以下提供一些建议：

　　（1）如果负载较轻或可能空载的情况下，最好在dc/dc电源模块的输出端接一假负载，为额定功率的5~10%左右，如1w的产品可接一470ω的电阻（参见图1）;

　　（2） 如果对于要求较低功耗的产品，可以选用mornsun公司功率较小的dc/dc电源模块，如b0505ls-w5（0.5w）或b0505ls-w25（0.25w）等，可以避免空载功耗增大的同时又提高了电压稳定度;
