基于CY8C21534的通用操作面板解析方案

基于CY8C21534的通用操作面板解析方案

　   Cypress公司的CY8C21534是一个带有非常丰富感应按键功能的单片机芯片，多数IO口都可以配置为感应按键输入或普通TTL电平输入/输出的功能，并且有丰富的内部资源。

　　在产品设计中，操作面板是面向用户的最重要的交互界面，其操作性能的优劣直接影响产品的感观性能。良好的操作界面，可以使用户提高对产品的信心，并大大提高购买率。

　　另外，产品设计中，通用化的设计往往是提高产品设计速度和性能的最有效的方式。为了满足上述要求，我们设计了一款通用的带有感应按键功能的面板，根据我们产品的需要，面板应提供9个感应按键，能驱动64段LED显示，有蜂鸣器驱动，并有与控制板进行信息交换的接口。

　　通用操作面板设计的基本思路主要集中在通用上，通用包括两个方面：一是硬件通用，设计一个操作面板可以适应很多的产品。二是软件的通用，通用板不关心按键具体功能和显示的具体内容，把程序设计成通用的。

　　因为面板最重要的功能就是感应按键功能，所以我们采用了高性能的CY8C21534，考虑到CY8C21534有效的IO口线只有24个，所以扩展了一片 74HC595来驱动显示段，这样需要至少2个IO口;还需要8个IO口来驱动显示行;操作面板与控制板通讯采用I2C方式，再增加一条按键有效指示线，则通讯接口需要3个IO;9个按键使用9个IO，这样方便以后其他的扩展;一个IO口驱动蜂鸣器;另外一个IO口做按键处理用，保证按键的抗干扰能力;这样24个IO刚好可以满足要求。

　　硬件设计

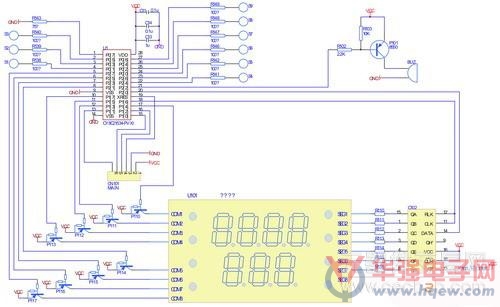

　　图为通用操作面板原理图。
