基于soc的嵌入式系统解析方案

基于soc的嵌入式系统解析方案

　    嵌入式系统一般由嵌入式微处理器、外围硬件设备、嵌入式操作系统以及用户应用程序四部分组成，其发展主要体现在芯片技术的进步上，以及在芯片技术限制下的算法与软件的进步上。随着芯片制造技术的发展，嵌入式系统的结构也随之发生了重大变革，从基于微处理器的嵌入式系统到基于微控制器的嵌入式系统，继而将可编程逻辑 pld(programmable logic device)技术引入到嵌入式系统设计中，进而又发展到soc(system on chip)，最终将pld与嵌入式处理器结合而成为sopc(system on programmable chip)，使得sopc成为嵌入式系统设计的一个发展趋势。

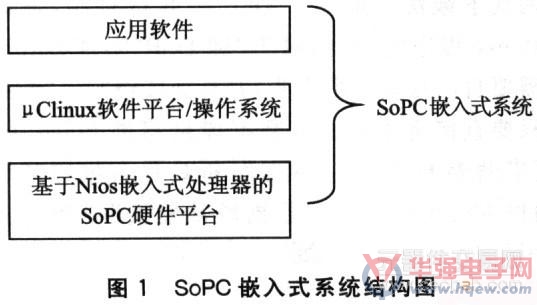

　　本文采用sopc内嵌32位的软核处理器nios，实现了一个uart串行口和以太网接口的转换器(以下简称转换器)，并基于microtronix公司针对nios处理器移植的μclinux开发了应用程序.其系统结构如图l所示。　　

　   不同于基于处理器或控制器及soc的嵌入式系统，基于sopc的嵌入式系统具有可配置的特点，不会包括任何专用外设，而是可根据需要灵活地在一片fpga中构造外设接口。
