基于soc的嵌入式系统解析方案

基于soc的嵌入式系统解析方案

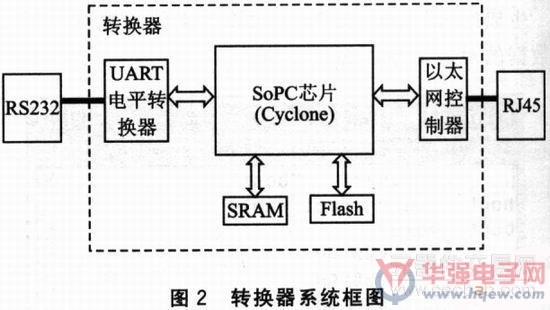

　   基于sopc的嵌入式系统主要由1片核心芯片sopc和片外器件，以及一些相关的接口设备组成。本文所要实现的转换器采用altera公司的 cyclone芯片及外围电路组成，其中外围电路包括2片512 kb的sram、l片8mb的flash、uart电子转换器和1片以太网控制器lan91c111。系统电路框图如图2所示。

　　sopc芯片内嵌软核处理器nios。在sopc芯片中，除了cpu外，可配片上rom、内部定时器、uart串行口、sram、flash接口等系统部件。这些部件均以可编程逻辑部件的形式实现，芯片内部部件结构图如图3所示。cpu和所有部件通过avalon总线连接在一起。

　　sopc芯片内系统模块和avalon总线模块均由sopcbuilder工具自动生成，利用qualtus ii集成开发环境可实现芯片内的逻辑设计及其引脚定义。经编译生成后缀为.sof的硬件映像文件，通过byteblasterii线缆下载到目标板的 cyclone芯片中，或将.sof文件转换成.flash文件，下载到目标板的flash中。这样就完成了转换器的硬件设计。
