配合电压通用照明应用的安森美半导体LED驱动器方案

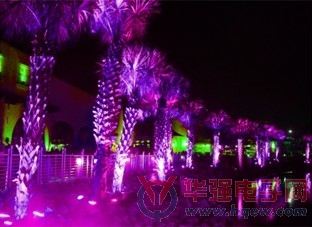

许多中等电压LED应用都是采用离线AC-DC电源、电池或有低电压AC输出的电子变压器供电。但一些这样的电源，如铅酸蓄电池，只经过了简单的稳压。因此，需要有一个可以在宽输入电压范围工作，并可以用各种拓扑结构配置的LED驱动器解决方案，以支持LED负载要求。根据LED的电流和工作条件，可以采用线性或开关稳压器LED驱动器解决方案。安森美半导体为中等电压LED应用提供多种拓扑结构的解决方案，可满足景观照明、低压轨道灯、太阳能供电照明、汽车照明、紧急车辆照明、船舶照明、12 Vac/Vdc MR16灯、飞机内饰照明、标志背光、广告牌文字电路和标志等各种通用照明需求。

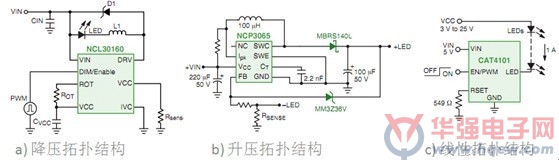

       中等电压LED通用拓扑结构及电源 中等电压LED照明应用需要优化的驱动器方案。安森美半导体提供电感型、电荷泵型、线性三种不同拓扑结构的中等电压LED驱动器方案，可满足用户不同的应用需求，见图1。
        中等电压LED应用的电源有几种，各有其主要用途。其中，离线AC稳压适配器，常见电压为12、24、36、48 Vdc，稳压精度达±5％，适合安全要求不高的低到中等功率的应用。密封铅酸蓄电池，只经过简单的稳压，8至14 Vdc，广泛用于汽车照明；7-27 Vdc，用于汽车、太阳能、船舶照明。12 Vdc及12 Vac电源，常见于室内照明、轨道灯、户外照明、景观照明等。   安森美半导体中等电压LED通用照明解决方案   1)线性LED驱动器解决方案 线性解决方案是许多照明应用的首选方法，因为其设计既简单，又直观，并允许用精密稳流的电流驱动LED，而不必考虑LED正向电压或输入电源如何变化。   因为这类LED驱动器是线性的，必须匹配应用的功耗要求。安森美半导体提供电流从10 mA直至1 A的各种恒流线性LED驱动器。通道输出电流为10至50 mA的有NSI50010Y、NSI45020JZ、NSI45020、NSI45020A、NSI45025、NSI45025A、NSI45025AZ、NSI45025Z、NSI45030、NSI45030A、NSI45030AZ、NSI45030Z、NSIC2020B、NSIC2030B、NSIC2050B和NCV7680；60至350 mA的有NSI45060JD、NUD4011、NSI45090JD和CAT4104；还有更大通道输出电流的NUD4001(500 mA)和CAT4101(1000 mA)。
