新日本无线推出高精度LED驱动器

新日本无线推出高精度LED驱动器

日前，新日本无线现已开发了背光用LED驱动器NJW4605，该驱动器最适合于车载导航仪显示器、汽车后座娱乐系统显示器等汽车电子设备的中小型LCD显示器。

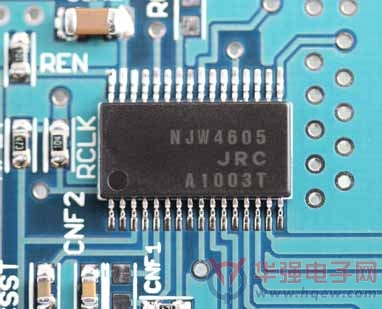

NJW4605是一款为了高效率驱动背光用LED而开发设计的驱动器IC，由3电路定电流驱动器和升压型开关稳压器构成，最大能够驱动24个LED。此外，通过I2C总线能够用微处理器来控制LED驱动和检测异常等。

【产品特点】
   特点1　拥有业界最高水准的高精度亮度调节和高精度LED驱动电流，最适合于重视亮度和色彩表现力的LCD液晶板
NJW4605拥有业界最高水准的亮度调节精度，最小精度可达0.1%(1000:1)，能够演示细微变化的亮度。
另外，LED电流精度及频道之间的电流误差都达到了± 2%(max.)的高精度，不会产生由于LED特性差异而造成的色斑，最适合于特别重视色彩表现力的LCD液晶板。

特点2　自动调节亮度功能使之不会加重CPU负担，实现了自然的亮度调节
自动调节亮度功能是一种在NJW4605内部生成一个在CPU设定的亮度值和重新设定的调节亮度值之间的中间值，并不断修正其值来改变LED亮度的功能。最大能以1024步进来产生脉冲调节信号，不会给CPU附加任何负担，进而实现了自然柔和的亮度变化。

特点3　外部同步功能能够防止收音机和手机等无线电波的干扰
NJW4605里内置的开关稳压器能够和外部时钟同步工作，可由CPU等微处理器输入频率时钟信号，所以能够防止来自收音机和手机等无线电波的干扰。本产品的此特点最适合车载导航仪等汽车电子设备。

【产品性能】
?宽广工作电压范围(Wide Input Range *1)：6.0V ～ 30V
?工作温度范围： -40℃ ～ +105℃
?I2C Bus 控制
?3电路定电流驱动器 ： 10mA ～ 80mA/ch.
?高精度LED电流设定 ： ±2 % max.(@ILED=40mA)
?开关频率 ： 300kHz ～ 1MHz
?PWM调节亮度功能
?FAULT 信号输出
?保护功能
LED断开/短路保护、过电流保护、过电压保护、
低电压错误动作防止电路、过热停机
?封装 ： SSOP32(11.0 x 7.6 x 1.25mm)

*1: 在车载设备、产业设备等应用领域里，需要电源电压范围很广的IC。
新日本无线为了迎合市场需求，开发出了能对应从几V ～ 35V电源电压范围很广的宽广工作电压范围(Wide Input Range)系列产品 (大功率用途IC)。

【应用】
车载导航仪显示器、汽车后座娱乐系统显示器 等

【生产计划／样片价格】
?样片发货 已开始
?生产计划 已开始，月产10万个
?样片价格 200日元
