凌力尔特推出低功耗超高效率同步开关稳压器

       2012 年5月22日凌力尔特公司推出一款2.5A、42V型号为LT8610输入降压型同步开关稳压器。同步整流可提供高达 96% 的效率，同时在无负载备用情况下，突发模式 (Burst Mode?) 工作保持静态电流低于 2.5uA。LT8610 的 3.4V 至 42V 输入电压范围使其非常适用于汽车和工业应用。其内部的 3.5A 开关在电压低至 0.97V 时能提供高达 2.5A 的连续输出电流。LT8610 的突发模式工作提供超低静态电流，从而使其非常适用于汽车的“始终保持接通”系统等应用，这类应用需要延长电池工作寿命。

       LT8610 的独特设计在所有条件下可保持最低压差仅为 200mV (在 1A)，从而使其非常适合多种应用 (例如汽车的冷车发动情况)。此外，最短接通时间仅为很短的 50ns，这允许在 16V 输入至 1.8V 输出的情况下，进行 2MHz 恒定频率切换，从而使设计师能优化效率，同时避开关键的噪声敏感频段。LT8610 的 16 引线耐热增强型 MSOP 封装和高开关频率允许使用很小的外部电感器和电容器，从而能构成占板面积紧凑的高热效率解决方案。

       LT8610 采用内部上管和下管高效率电源开关，在单芯片中集成了必要的升压二极管、振荡器、控制和逻辑电路。低纹波突发模式工作在低输出电流时保持了高效率，同时保持输出纹波低于 10mVPK-PK。特殊设计方法和新的高速工艺能在宽输入电压范围内实现了高效率，而且 LT8610 的电流模式拓扑可实现快速瞬态响应和卓越的环路稳定性。其他特点包括内部补偿、电源良好标记、输出软启动 / 跟踪和过热保护功能。

       LT8611 具有 LT8610 的所有功能，另外还增添了一个具监视器和控制引脚的内置电流检测放大器，可实现准确的输入或输出电流调节和限制。该器件采用 3mm x 5mm 24 引线 QFN 封装。

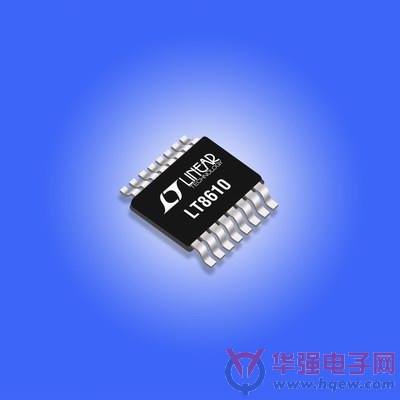

       LT8610EMSE 采用耐热增强型 MSOP-16 封装，价格为每片 3.55 美元。工业温度级版本 LT8610IMSE 经过测试，保证在 -40°C 至 125°C 的工作节温范围内工作，价格为每片 3.91 美元。汽车温度级版本 LT8610HMSE 经过测试，保证在 -40°C 至 150°C 的工作节温范围内工作，价格为每片 4.16 美元。所有价格均为千片批购价，所有版本都有现货供应。

       LT8611EUDD 采用 3mm x 5mm QFN-24 封装，价格为每片 3.80 美元。工业温度级版本 LT8611IUDD 经过测试，保证在 -40°C 至 125°C 的工作节温范围内工作，价格为每片 4.16 美元。汽车温度级版本 LT8611HUDD 经过测试，保证在 -40°C 至 150°C 的工作节温范围内工作，价格为每片 4.41 美元。所有价格均为千片批购价，所有版本都有现货供应。如需更多信息，请登录 www、linear、com、cn/product/LT8610 和 www、linear、com、cn/product/LT8611、

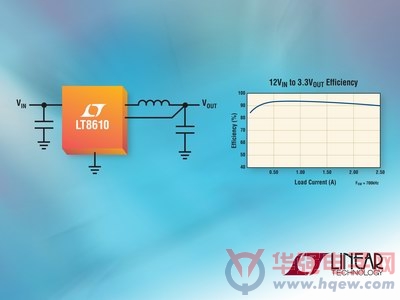

         照片说明：具 IQ = 2.5μA 的42V、2.5A (IOUT) 、2.2MHz 降压型同步 DC/DC 转换器

性能概要：LT8610 / LT8611

      宽输入电压范围：3.4V 至 42V

      超低静态电流突发模式工作：2.5μA IQ，调节在 12VIN 至 3.3VOUT，输出纹波 <10mVP-P

        高效率同步工作

       在 1A、12VIN 至 5VOUT 时的效率为 96%

       在 1A、12VIN 至 3.3VOUT 时的效率为 94%

      很短的最短接通时间：50ns

       在所有情况下都保持低压差：在 1A 时为 200mV

        允许使用小型电感器

        可调和可同步：200kHz 至 2.2MHz

        电流模式工作

        准确的 1V 使能引脚门限

        内部补偿

       输出软启动和跟踪

       具监视器的轨至轨电流检测放大器 (LT8611)

       小型耐热增强型 16 引线 MSOP 封装 (LT8610)     小型耐热增强型 3mm x 5mm 24 引线 QFN 封装 (LT8611)
