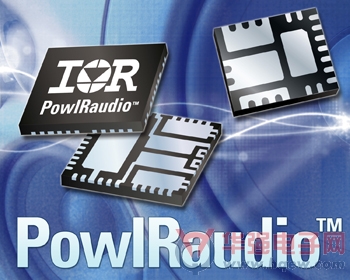

IR推出高效紧凑型PowIRaudio功率模块
全球功率半导体和管理方案领导厂商 – 国际整流器公司 (International Rectifier，简称IR) 推出PowIRaudio集成式功率模块系列，适用于高性能家庭影院系统及车用音频放大器。新器件将脉冲宽度调制控制器和两个数字音频功率MOSFET集成至单一封装，提供高效紧凑的解决方案，有助于减少零部件数量，缩小高达70% 的电路板尺寸，并能简化D类放大器设计。
新产品结合了先进的音频控制器IC和MOSFET，全面优化音频性能，从而改善效率、总谐波失真和电磁干扰，使IR43xxM系列无需使用机械式散热器即可在单电源或分离电源的宽泛的供电范围下运行。高压额定值及抗噪能力确保器件在各种环境下均可可靠运行。
IR亚太区销售副总裁潘大伟表示：“IR现有的D类解决方案成效显著，不仅提供与AB类放大器同等的音频性能，而且能够提高效率和减小尺寸。全新的PowIRaudio模块实现高度集成，帮助客户快速且轻松地设计出高性能D类音频系统。”
单通道IR4301M及双通道IR4302M有助于设计师在各种通道配置内灵活安装立体声放大器及进行多通道设计。这两个器件分别采用5×6 mm和7×7 mm PQFN封装，有助于彰显使用较小D类拓扑的优势。
这些器件的其他主要功能包括过流保护、热关断、内/外部关闭和浮动差分输入。IR4302M还具有削波检测功能。此外，IR还提供一系列参考设计，进一步简化采用这些器件的系统设计。
模块规格
|
器件编号 |
通道数量 |
电源电压 |
峰值输出功率 (每通道的均方根) |
封装 |
|
IR4301MPbF |
1 |
80V或 +/-40V |
130W |
PQFN 5x6mm |
|
IR4302MPbF |
2 |
80V或+/-40V |
70W |
PQFN 7x7mm |
参考设计
| 参考设计 | 配备部件 | 属性 | 输出功率 |
|
IRAUDAMP12 |
IR4301M |
IR4301 分离电源 |
130W*2ch 4Ω 负载/无散热器 |
|
IRAUDAMP16 |
IR4302M |
IR4302 分离电源 |
70W*2ch 4Ω负载/无散热器 |
|
IRAUDAMP17 |
IR4302M |
IR4302 单一电源 |
100W*2ch 4Ω负载/有散热器 |
|
IRAUDAMP19 |
IR4301M |
IR4301单一电源 |
100W*2ch 4Ω负载/有散热器 |
|
IRAUDPS3 |
IRS27952S |
音频交流/直流电源 |
200W +/-30V |
产品现正接受批量订单。新器件符合第二级潮湿敏感度业界标准 (MSL2) 及电子产品有害物质管制规定 (RoHS) 。相关数据和应用说明，请访问IR的网站www、irf、com、
