罗姆推出适用于无线遥控器的低耗通信模块

       罗姆集团旗下的LAPIS Semiconductor，面向无线遥控器市场，开始出货符合ZigBee?RF4CE注1协议的2.4GHz无线通信模块“MK72750A-01”的样品。本模块作为无线通信LSI，内置了本公司生产的符合ZigBee?RF4CE协议的LSI “ML7275”，是内置调整好无线特性的天线的模块。使用这款内置了以业界顶级低功耗（信号发射时16mA， 信号接收时 21mA）著称的“ML7275”的无线遥控器，无需高频电路设计和无线特性调整所必须具备的专业技术、开发经验，即可轻松开发。本商品计划于5月份开始出货样品，8月份开始量产销售。

       如今，很多家电用遥控器已经不再采用红外线方式，取而代之的是越发普及的无线遥控器国际标准“ZigBee?RF4CE”，这是一种无指向性的、即使遥控器和设备之间有障碍物亦可轻松操作的、并且可进行多个设备的控制、双向通信和具备安全功能等的、利用近距离无线技术的方式。为延长遥控器的电池寿命，要求无线遥控器所使用的无线通信LSI具有更低功耗，从降低待机功耗的角度看，一般常时通电的设备主机也要求具有更低功耗。为了满足这种市场需求，LAPIS Semiconductor利用以往积累的低功耗无线技术和新开发的IEEE802.15.4电路，推出了实现业界顶级低功耗的无线遥控器用LSI“ML7275”。但是，要进行对无线特性影响巨大的高频电路设计、无线特性调整、评价等开发，无线技术开发经验是非常重要的，无法让无线技术开发经验较少的客户轻松进行开发是一个课题。而且对于很多有开发经验的客户来说，为了缩短商品开发周期，也希望提供调整好无线特性的模块。



       针对这种情况，LAPIS Semiconductor开发出2.4GHz无线通信模块“MK72750A-01”，此模块符合“ZigBee?RF4CE”协议，并且可通过内置的调整好无线特性的天线立即发射电波。另外，此模块作为无线通信LSI，由于内置了本公司生产的“ML7275”，因此仅此模块可以实现ML7275著称的低功耗且符合RF4CE规范的无线遥控器功能。本产品内置调整好无线特性的天线，已取得日本国内电波法认证，所以，无线技术开发经验较少的客户也可开始轻松开发。在日本国内，可以立即发射电波进行评价、开发，因而开发周期亦可大大缩短。另外，使用了本公司设计的无线通信LSI，LSI相关事项可提供迅速、精准的技术支持。

       LAPIS Semiconductor今后也会以无线遥控器市场为主，面向传感器网络以及泛在网络市场，不断完善近距离无线设备所采用的ZigBee?、IEEE802.15.4注2等无线通信LSI和模块的产品阵容。

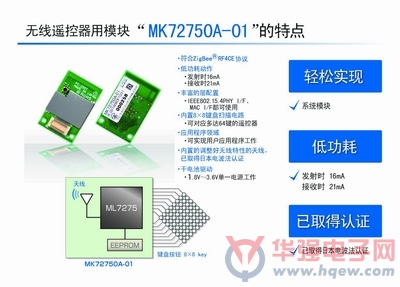

【特点】

       ?符合无线遥控器协议ZigBee?RF4CE Ver.1.0

       符合世界通用的无线遥控器协议，因此可在世界范围内使用。

       （在日本国外使用时，需要另行对应各国无线法规。）



?低功耗

       作为符合IEEE802.15.4标准的模块，实现了业界最小级别的低功耗。

（发射时：16mA；接收时：21mA；休眠时：1.0μA）



?丰富的层配置

       接口不仅适用ZigBee?RF4CE，而且适用IEEE802.15.4MAC，IEEE802.15.4PHY的层，因此不仅可用于无线遥控

器，还可用于所有近距离无线网络。



?8ｘ8键盘扫描加速器

       内置支持遥控器不可或缺的键盘扫描功能的键盘扫描加速器。最大可对应64键。



?用户程序开发

       具有最大2Kbyte的用户程序区。通过从内置E2PROM下载至ML7275上，可使用户应用程序工作。另外，由于具有片上调试电路，因此与μEASE注3相组合，即可进行轻松应用程序开发。



?已取得日本电波法认证

       已经以内置模式天线模块形式取得日本电波法认证，因此可以立即发射电波，开始评价、开发。

（在日本国外使用时，需要另行对应各国无线法规。）



?干电池驱动

       由于内置了稳压器，因此单一电源即可动作。电源范围为1.8V-3.6V，与传统模块相比，低电压侧范围扩大了0.3V，可毫不浪费地使用干电池。



【应用领域】

       ?无线遥控器、照明控制、传感器网络



【销售计划】

?商品名：MK72750A-01

?样品出货时间：2012年5月

?样品价格：2000日元（不含税）

?评估板（单体）：2012年6月

?预计量产出货时间：2012年8月开始



【商品概要/特点】

?符合ZigBee?RF4CE协议

?符合IEEE802.15.4 – 2003标准

内置IEEE802.15.4 2.4GHz PHY

内置IEEE802.15.4 MAC(带AES)

（具备部分符合IEEE802.15.4-2006标准的功能、AES可单独工作）

?内置稳压器

?配备同步式通信接口 （SCI）、UART（UART与SCI通过模式切换）

?配备GPIO（16引脚）

※键盘扫描用

?具备干扰波检测功能

?内置各种定时器（MAC定时器、NWK定时器、间歇计时器）

间歇计时器通过外部时钟（与键盘扫描引脚合用）工作

?具备外部时钟供给功能

※与键盘扫描引脚合用

?内置随机数发生器电路

?电源电压　Min.1.8V　Typ. 2.7V  Max. 3.6V

?消耗电流（Typ.）

休眠时（时钟停止）   1.0μA

空闲时（高速／低速）      6.0mA／2.0mA

发射时          16mA

接收时          21mA（低功耗模式）

?尺寸　20mm × 31mm × 2.7mm



【术语解说】

注1：　ZigBee?RF4CE 　（Radio Frequency for Consumer Electronics）

主要是家电产品中使用的无线控制（网络层）的标准协议名称。

注2：　IEEE802.15.4

以低功耗为特征的近距离通信用无线网络标准名称。被ZigBee?系统的PHY层、MAC层采用。

注3：　μEASE

支持与具有片上调试功能的LSI相连接，在片上进行程序调试的小型仿真器。
