基于射极输出器关断的声光控LED照明灯

　　1 基于220 V 交流电源的声光控开关电路

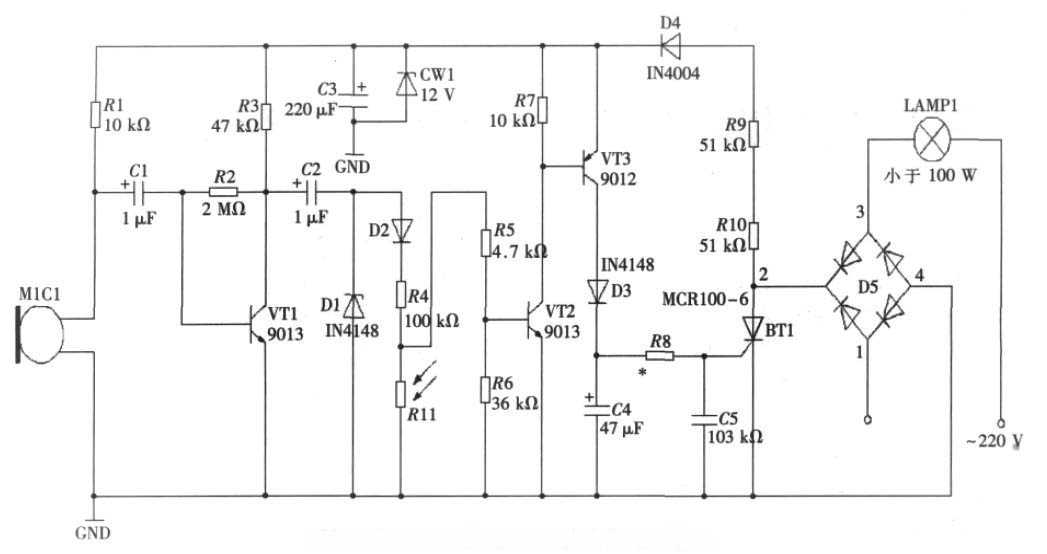

　　图1 所示是一种基于220 V 交流电源的声光控开关电路原理图。在电路的最右部分，220 V 市电输出后（图中标记1、3）经过桥式整流，串接一只小于100 W 的白炽灯。整流后输出的有过零点的脉动电压（图中标记2、4）接可控硅的阳极，通过可控硅的通断来控制白炽灯的亮与暗。

图1 基于220 V 交流电源的声光控开关电路

　　一般声光控开关的主电流回路主要采用可控硅控制， 由于可控硅导通与否与施加电压和触发电压有关，导通后要有最小维持电流。而节能灯、LED 照明灯的工作电流为非连续脉冲方式， 由于可控硅连续不定地通断， 使得灯光闪烁不定。可控硅的抗电压冲击能力和抗电流冲击能力较差， 又是非零电压完全导通， 大电流工作时发热严重， 在这点上被控负载的适用范围较小。

　　如果声光控对象改用高亮度白光LED 灯， 电路没有220 V 市电接入而采用直流电源供电， 则无需经过桥式整流后输出的脉动交流开关去控制可控硅的通断。

　　2 基于射极输出器关断的声光控LED 灯

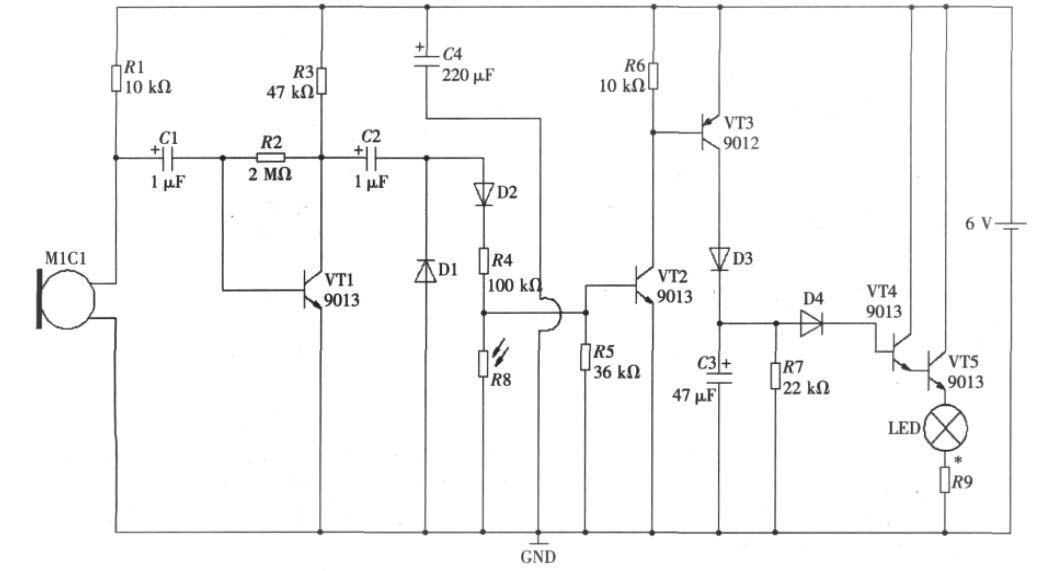

　　用一种基于射极输出器关断的声光控开关来控制LED 照明灯工作， 用于没有220V 市电电网的特殊公共场所照明， 如图2 所示。

图2 基于射极输出器关断的声光控LED 灯

　　2.1 声控原理

　　话筒MIC1（接收讲话声、脚步声等音频信号）和VT1、R1～R3、C1 是声音拾取放大电路。为了获得较高的灵敏度，VT1 的电流放大倍数β 大于100；MIC1 选用高灵敏度话筒；R3 不宜过小， 否则电路容易产生间歇振荡。若声音消失则电子开关VT1 自动关断。C2、D1、D2、C3 为倍压整流电路， 把声音低频信号变成直流控制电压。

　　2.2 光控原理

　　当有光照射在负光敏电阻R8 上时， 其阻值变小（ 即分压小） ， 对直流控制电压衰减很大， 使电子开关（VT2 、R6 、VT3、D3） 截止， 充放电回路C4 上无电荷而使D4 反偏截止， 射极输出器VT4、VT5 反向偏置而可靠截止，LED 灯不亮[ 3-4]。

　　当无光照射在负光敏电阻R8 上时， 其阻值变大（ 即分压大） ， 对直流控制电压衰减很小， 电子开关（VT2、R6 、VT3、D3） 导通使C4 正向充电， 使D4 正偏导通， 射极输出器VT4、VT5 正向偏置而饱和导通，LED 灯亮。

　　经过实验测得， 灯亮时通过灯的电流约为16 mA，灯两端的电压约为5.8 V， 灯的耗能约为93 mW， 节能效果显着。

　　电路用直流电源供电，稳定性高，延长了LED 灯寿命。

　　声光控对象是在直流状态下工作的高亮度白光LED 灯，光色好、节能、寿命长、无频闪，提高了使用者的舒适度。
