LED照明驱动电源电子负载测试分析
近几年led作为新型节能光源，可以说是高歌猛进，在全球和中国都赢得得了很高的投资热情和极大关注，并由户外向室内照明应用市场渗透。相比于传统的照明产品，LED灯具有节能、环保、寿命长、体积小等特点，led日光灯管也因为其寿命、节电等特点在市场上得到了广泛的应用。

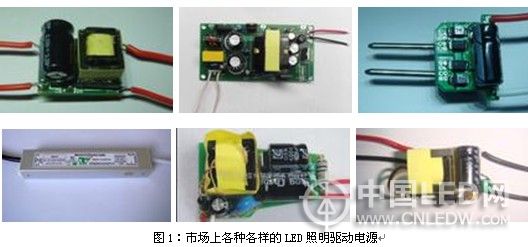

在LED大放异彩的同时，LED驱动电源则是LED产业链的发展的保障，LED驱动电源的品质直接影响了LED产品的可靠性。因此，在LED产业链逐步完善的今日，LED驱动电源的成熟也至关重要。然而颇具讽刺意味的是，我们常常听闻由于LED驱动电源本身的寿命直接拖累LED照明灯具变得并不“长寿”，极大地增加了维护/使用成本；或者驱动电源的效率不高导致LED照明灯具的能效转换比并不是想象中那么高，或者由于输出电流纹波没有得到很好的控制影响了发光品质，使得LED照明的绿色节能优势大打折扣，甚至影响了市场普及。
因此， LED照明产业链的完善和成熟，驱动电源就成为了其中重要的一环，其可靠性和能效是有效保证LED照明品质的关键。但现状是LED驱动电源的设计和品质局限却日益成为LED照明产业发展的“后腿”，因此，对驱动电源的测试就显得了尤其重要。
针对这一现状，深圳市费思泰克科技有限公司别具一格，深入了解现场的实际需求，制造出专门针对LED照明驱动电源的测试设备，旨在帮助更多的中国LED照明厂商、驱动电源供应商和相关质检/认证机构获得更精确、更周到及更方便的测试解决方案，以有效保证LED驱动电源的品质，从而促进中国LED照明产业的健康繁荣发展。
那么，真正高品质的LED驱动电源应该具备什么样的特点或者说应该满足那些要求呢?费思公司总结出以下主要的几个方面：
1、高可靠性和寿命：驱动电源的寿命要与LED的寿命相适配，特别对像LED路灯的驱动电源，因为装在高空，维修不方便，维修的花费也大。同时也只有达到了这点，也才能充分地体现了当初研发和制造LED照明的初衷；
2、高效率：对于驱动电源安装在LED灯具内的结构，这一点就尤为重要。因为LED的发光效率随着LED温度的升高而下降，所以LED的散热就显得非常重要。只有驱动电源的效率越高，它的耗损功率才会越小，其在灯具内发热量就小，也就降低了灯具的温升，这对延缓LED的光衰是非常有利；
3、恒流驱动：现在通行的有两种：一种是一个恒压源供多个恒流源，每个恒流源单独给每路LED供电。这种方式组合灵活，一路LED故障，不影响其他LED的工作，但成本会略高一点。另一种是直接恒流供电，LED串联或并联运行。它的优点是成本低一点，但灵活性差，还要解决某个LED故障不影响其他LED运行的问题；
4、浪涌保护：LED抗浪涌的能力是比较差的，特别是抗反向电压能力。有些LED灯装在户外，由于电网负载的启甩和雷击的感应，从电网系统会侵入各种浪涌，有些浪涌会导致LED的损坏。因此LED驱动电源要有抑制浪涌的侵入，保护LED不被损坏的能力；
5、保护功能： 驱动电源除了常规的保护功能外，最好在恒流输出中增加LED温度负反馈，防止LED温度过高；
6、防护方面：对灯具外安装型结构，驱动电源结构要防水、防潮及防雷，外壳要耐晒。

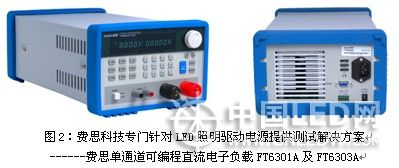

要达到高品质的驱动电源设计标准，就需要对驱动电源进行全面的测试测量分析，费思科技针对LED照明驱动电源测试特性，在这里主要介绍FT6301A和FT6303A的定态测试功能：
1、恒电流测试(CC)

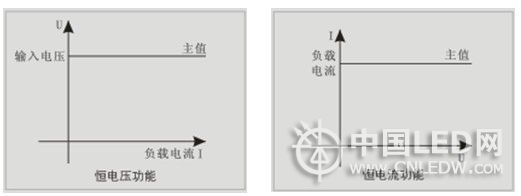

恒电流模式下，无论输入电压如何变化，负载始终消耗一个恒定的电流，工作曲线如下图所示。
恒电流模式有高、低两个量程，可通过面板或SCPI命令“SYSTem:MEASure:CURRent”进行切换。低量程可实现高的输入控制精度与分辨率；高量程可实现大的输入范围。
2、恒电压测试(CV)
恒电压模式下，负载将消耗足够电流使输入电压维持在设定值，工作曲线如上图所示。
恒电压模式有高、低两个量程，可通过面板或SCPI命令“SYSTem:MEASure:VOLTage”进行切换。低量程可实现高的输入控制精度与分辨率；高量程可实现大的输入范围。
3、恒电阻测试(CR)
恒电阻模式下，负载等效为一个恒定的电阻，输入电流会随输入电压的改变而线性调整，工作曲线如下图所示。
4、恒功率测试(CP)
恒功率模式下，负载将消耗一个恒定的功率。输入电流会随输入电压的改变线性调整以确保消耗功率不变，工作曲线如上图所示。
综上所述，费思完全将LED驱动电源的特性融入设计理念，开发出的具有恒电流、恒电压、恒电阻及恒功率功能能够真实地模拟LED灯的特性，充分满足众多LED驱动电源生产厂家及使用厂家的测试需求，有效地保证您产品的质量。而良好的产品质量又为您在日益激烈的市场竞争中取得胜利增加了有力的筹码。
付：
1、费思单通道可编程直流电子负载FT6301A和FT6303A的基本特点：
■参 数：0.05%精确度，0.1mA/1mV分辨率。
■功 能：CC、CV、CR、CP功能，四种功能均可以做动态测试。
■保 护：过压、过流、过功率、反向、过热等。
■对外保护：过流、低压、过功率等。
■自动测试：支持５０步序列和２０步自动测试。８个存储位，可扩充５０组。
■校 准：支持客户自行校准。
■模拟短路功能；
■适应性强，配合不同开关速度的电源，负载相应时间可以设置；
■强大的自动测试功能，无需人为干预真正实现了产品的测试的自动化；
■强大的动态测试功能，支持用户在线更改参数；
■丰富的SCPI指令，方便组建智能化测试平台和进行二次开发；
■定时卸载功能，精确设定带载时间；
■支持快速存储和调用相关的配置参数；
■前后均有远端采样端子，消除线损让测量更精确。
2、负载软件：

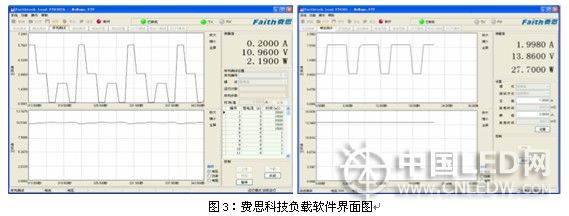

费思科技为负载配备了强大的上位机软件，通过负载上的RS232端口可将负载与PC机相连，通过负载软件，在完成面板操作功能（包括定态测试功能、短路测试、序列测试、瞬态测试、自动测试、电池测试和OCP测试等）同时还可观察电压、电流、电阻和功率随时间变化的曲线。
1、费思负载的软件是功能性软件，提供各种测试功能。
2、费思负载软件提供图像和数据，便于直观分析。
3、费思负载软件提供报告打印输出，便于记录和测试报告
4、费思负载软件提供数据导出修改，便于数据处理。
