基于PWM的可控硅非线性调光LED驱动电路

　　近年来，高亮度LED照明以高光效、长寿命、高可靠性和无污染等优点正在逐步取代白炽灯、荧光灯等传统光源。在一些应用中，希望在某些情况下可调节灯光的亮度，以便进一步节能和提供舒适的照明。常见的调光有双向可控硅调光、后沿调光、ON/OFF调光、遥控调光等。可控硅调光器在传统的白炽灯等调光照明应用已久，且不用改变接线，装置成本较低，各品牌可控硅调光器的性能和规格相差不大，但是其直接应用在LED驱动场合还存在着一系列问题。

　　1  双向可控硅TRIAC调光原理

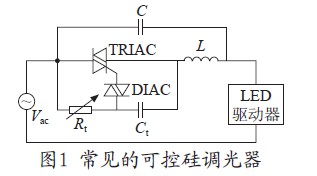

　　市面上大多数可控硅调光器基本结构如图1所示，其工作原理如下：当交流电压加双向可控硅TRIAC两端时，由于Rt、Ct组成的RC充电电路有一个充电时间，电容上的电压是从0V开始充电的，并且TRIAC的驱动极串联有一个DIAC（双向触发二极管，一般是30V左右），因此TRIAC可靠截止。当Ct上的电压上升到30V时，DIAC触发导通，TRIAC可靠导通，此时TRIAC两端的电压瞬间变为零，Ct通过Rt迅速放电，当Ct电压跌落到30V以下时，DIAC截止，如果TRIAC通过的电流大于其维持电流则继续导通，如果低于其维持电流将会截止。电感L和电容C的作用是减小电流和电压的变化率，以抑制电磁干扰EMI问题。

　　可控硅前沿调光器若直接用于控制普通的led驱动器，LED灯会产生闪烁，更不能实现宽范围的调光控制。原因归结如下：

　　（1）可控硅的维持电流问题。目前市面上的可控硅调光器功率等级不同，维持电流一般是7～75mA（驱动电流则是7～100mA），导通后流过可控硅的电流必须要大于这个值才能继续导通，否则会自行关断。

　　（2）阻抗匹配问题。当可控硅导通后，可控硅和驱动电路的阻抗都发生变化，且驱动电路由于有差模滤波电容的存在，呈容性阻抗，与可控硅调光器存在阻抗匹配的问题，因此在设计电路时一般需要使用较小的差模滤波电容。

　　（3）冲击电流问题。由于可控硅前沿斩波使得输入电压可能一直处于峰值附近，输入滤波电容将承受大的冲击电流，同时还可能使得可控硅意外截止，导致可控硅不断重启，所以一般需要在驱动器输入端串接电阻来减小冲击。

　　（4）导通角较小时LED会出现闪烁。当可控硅导通角较小时，由于此时输入电压和电流均较小，导致维持电流不够或者芯片供电Vcc不够，电路停止工作，使LED产生闪烁。

　　2  一种可控硅调光的LED驱动电源

　　线性调光存在的问题，即人眼在低亮度情况下对光线的细微变化很敏感；而在较亮时，由于人眼视觉的饱和，光线较大的变化却不易被察觉。并提出了利用单片机编程来实现调光信号和调光输出的非线性关系（如指数、平方等关系）的方法，使得人眼感觉的调光是一个线性平稳过程。

　　文中设计的电路利用RC充放电电路来实现这一功能。

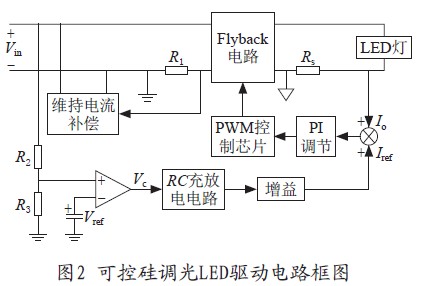

　　图2是一种利用普通的脉宽调制PWM芯片结合外围电路来搭建可控硅调光的LED驱动电路框图。维持电流补偿电路通过检测R1端电压（即输入电流）来控制流过维持电流补偿电路的电流。当输入电流较小时，维持电流补偿电路上流过较大的电流；当输入电流较大时，维持电流补偿电路关断，维持电流补偿以恒流源的形式保证可控硅的维持电流。调光控制电路包括比较器、RC充放电电路和增益电路。实验中选用一款旋钮行程和斩波角成正比的可控硅调光器，其最小导通角约为30°。

　　根据图2中，RC充放电电路的输出经过增益电路后可得电流参考为：

　　式中k为增益，VC为RC充放电电路的输入电压，τ为RC的时间系数，θ为可控硅的导通角。

　　则在最小导通角对应的输出为零，即电路输出的最大值对应电流参考的最大值：

　　从式（1）和式（2）可得输出电流表达式如式（3）所示，输出电流在不同RC时间系数下随可控硅导通角之间的关系如图3a）所示。

　　在斩波角为θ时，电路对应的输入功率为：

　　式中Vp为输入电压峰值，Rin为等效输入阻抗。

　　假设电路的变换效率为η，且电路的输出功率为PO=IO·UO，则可得到电路的等效输入阻抗如式（5）所示。

　　3  实验及结果

　　根据以上分析，本文设计一台基于反激变换器的可控硅调光LED驱动器，控制芯片为NCP1607；输入交流电压220V，最大输出功率为25W，最大输出电流为0.7A；以3串（每串10只0.8W的LED灯）相并联作为负载；RC时间系数选择0.5，增益为0.2。电路的实验波形和工作特性曲线如图4所示。

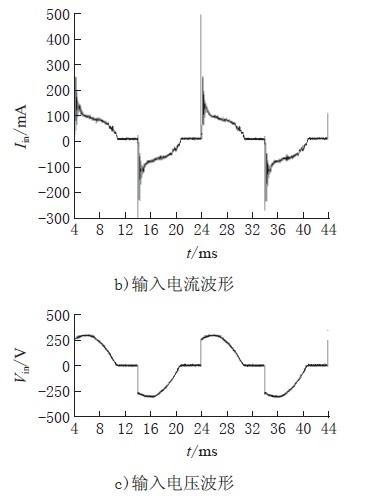

　　图4a）、b）、c）为可控硅导通角为115°时阻抗匹配开关驱动电压VZ、输入电流Iin、输入电压Vin的波形，电路的输出电流为470mA，功率因数为0.78。从图中可看出，当可控硅导通瞬间，由于驱动器输入端有差模滤波电容导致输入电流有冲击电流尖峰，而当输入电流小于一定值时，阻抗匹配开关开通以保证流过可控硅的电流大于其维持电流。

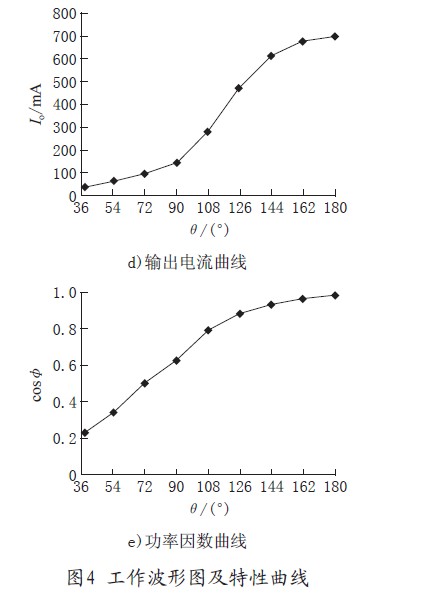

　　图4d）为可控硅不同导通角对应的输出电流曲线，实际调试中可控硅导通角在150°之后就接近满载输出了。图4e）为可控硅在不同导通角下对应电路的cosφ曲线。

　　4  结语

　　本文分析了现有可控硅调光器用于LED驱动时存在的问题，并根据人眼对光线反应非线性的特点，设计了一种利用普通PWM芯片结合外围电路搭建的可控硅非线性调光LED驱动电路，分析了电路在调光过程中的工作特性，实验结果实现0～100%平稳无闪烁调光。
