基于PFC控制器的LED照明电源系统

    引言

　　led技术及其应用的发展超过几年前业界的预期，目前LED已经开始步入普通照明领域。在中国大陆的LED公共照明方面，LED路灯和公路隧道灯的应用走在世界的前列。从全球的情况来看，LED普通照明驱动电路要采用工频市电电源供电（即离线式驱动电路）。就其拓扑结构而言，主要是隔离型反激式转换器开关电源方案。对于200W以上的LED路灯，则选择双电感单电容（LLC）半桥谐振拓扑。在100W以下的LED照明驱动电源中，单级PFC反激式电路拓扑是最佳解决方案。德州仪器（TI）公司推出的UCC28810普通照明电源控制器，不仅支持单级PFC反激式变换器和Triac调光，同时还支持两级PFC电源拓扑。

　　1  UCC28810引脚功能和特点

　　1.1 UCC28810封装与引脚功能

　　UCC28810采用8引脚SOIC封装，引脚排列如图1所示。

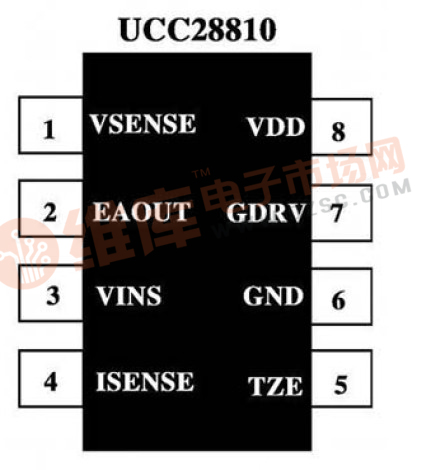

图1 UCC28810引脚排列

　　为了正确应用UCC28810，必须了解其各个引脚功能，见表1。

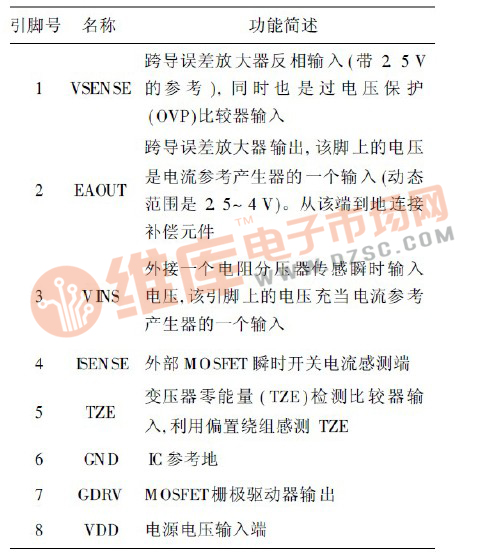

表1 UCC28810引脚功能

　　1.2 UCC28810的主要特点

　　UCC28810是一种单级PFC离线式LED照明电源控制器，可以控制临界导通模式（CrM）操作的反激、降压（buck）或升压（boost）变换器，能够与传统墙上调光器接口。UCC28810含有一个用于反馈误差处理的跨导电压放大器、一个用来产生与输入电压成正比的电流指令的电流参考发生器、一个电流传感比较器、PWM逻辑及驱动外部功率MOSFET的驱动器。UCC28810提供过电压保护（OVP）、反馈开路保护和使能（enable）电路。UCC28810的VDD导通门限电压是15.6V，欠压关断门限电平是9.7V，钳位电压为19V，静态工作电流为4mA。
