凌力尔特公司推出集成了55V 降压型控制器的16 通道LED 驱动器

    凌力尔特公司 (Linear Technology Corporation) 推出一个集成了 55V 降压型控制器的 16 通道 led 驱动器 LT3745。该 LED 驱动器为每通道加电至 75mA LED 电流，可驱动高达 36V 的串联 LED，从而使该器件非常适用于诸如大型 LED 广告牌等应用。每个通道都有单独的 6 位点校正电流调节和 12 位灰度等级 PWM 调光。加上 0.5μs 的最短 LED 接通时间，LT3745 提供了非常宽的动态对比度。点校正及灰度等级均可通过 TTL/CMOS 逻辑电路中的一个串行接口获得。LT3745 的 60V 至 55V 输入电压范围非常适用于商用和工业设计中的宽输入电源范围，一般在 12V 至 48V 之间。最少的外部组件加上 6mm x 6mm QFN 封装可为多通道 LED 应用提供占板面积高度紧凑的解决方案。

　　LT3745 的内部降压型控制器产生一个略高于并联 LED 串的自适应总线电压，以提供超过 90% 的效率。16 个单独的线性电流吸收器稳压和调制每一个 LED 串，从而能以占板面积紧凑的解决方案提供丰富的功能。LT3745 对开路 / 短路 LED 和过热故障执行了全面的诊断和保护功能，故障状态通过串行数据接口发送。30MHz 全缓冲、转换速率平衡、可级联的串行数据接口使 LT3745 非常适用于大屏幕 LCD 动态背光照明以及全彩色 LED 显示器。

　　LT3745EUJ 采用 40 引线 6mm x 6mm QFN 封装，千片批购价为每片 4.95 美元。扩展温度版本或 I 级版本 LT3745IUJ 也已供货，千片批购价为每片 5.45 美元。所有版本都有现货供应。如需更多信息，请登录 www、linear、com、cn/product/LT3745。

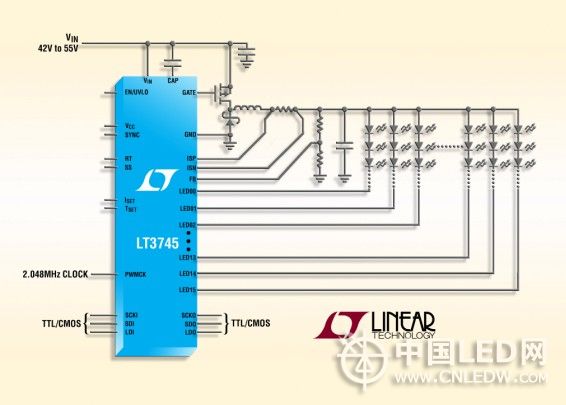

　　照片说明：16 通道、50mA LED 驱动器

　　性能概要：LT3745

　　? 6V 至 55V 电源输入电压范围

　　? 高达 75mA/36V 的 16 个独立的 LED 输出

　　? 在 50mA 时具 ±3% 的 LED 电流匹配 (典型值为 ±1%)

　　? 6 位点校正电流调节

　　? 12 位灰度等级 PWM 调光

　　? 0.5μs 最短 LED 接通时间

　　? 自适应 LED 总线电压以实现高效率

　　? 可级联的 30MHz 串行数据接口

　　? 全面的诊断和保护：个别的开路 / 短路 LED 和过热故障

　　? 40 引线 6mm x 6mm QFN 封装

　　? 16 通道 50mA 降压型 LED 驱动器
