加速调光频率　PWM实现精准LED调光

    无论led是经由降压、升压、降压/升压或线性稳压器驱动，连接每一个驱动电路最常见的线程就是须要控制光的输出。现今仅有很少数的应用只需要开和关的简单功能，绝大多数都需要从0～100%去微调亮度。目前，针对亮度控制方面，主要的两种解决方案为线性调节LED的电流(模拟调光)或在肉眼无法察觉的高频下，让驱动电流从0到目标电流值之间来回切换(数字调光)。利用脉冲宽度调变(PWM)来设定循环和工作周期可能是实现数字调光的最简单的方法，原因是相同的技术可以用来控制大部分的开关转换器。

　　PWM调光能调配准确色光

　　一般来说，模拟调光比较容易实行，这是因为LED驱动器的输出电流变化与控制电压成比例，而且模拟调光也不会引发额外的电磁兼容性(EMC)/电磁干扰(EMI)潜在频率问题。然而，大部分设计采用PWM调光的理由都是基于LED的基本特性，即放射光的位移是与平均驱动电流的大小成比例(图1)。对于单色LED来说，主要光波的波长会发生变化，而在白光LED方面，出现变化的是相对色温(CCT)。对于人们的肉眼来说，很难察觉出红、绿或蓝光LED中的奈米波长变化，尤其是当光的强度也同样在改变，但是白光的色温变化则比较容易察觉出来。大多数的白光LED都包含一片可放射出蓝光频谱光子的晶圆，这些光子在撞击磷光涂层后便会放射出各种可见光范围内的光子。在较小的电流下，磷光会成为主导并使光线偏向黄色；而在较大电流下，LED放射出来的蓝光则较多，使得光线偏向蓝色，同时也会产生较高的CCT。对于使用超过一个白光LED的应用，在两个相邻LED之间出现的CCT差异会很明显，且视觉令人不悦，此概念可以进一步延伸将多个单色LED光线混和在一起的光源。一旦超过一个光源，任何出现在它们之间的CCT差异都会令人感到刺眼。

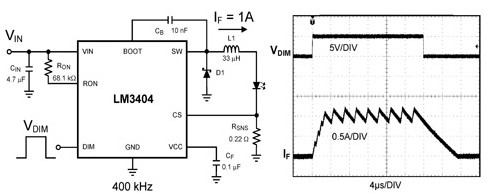

图1　采用PWM调光的LED驱动器及波形

    LED制造商会在其产品的电流特性表中指定驱动电流的大小，其只会在这些特定电流条件下对产品的主波长或CCT提供保证。PWM调光的优点在于完全毋须考虑光的强弱，也能确保LED放射出设计人员所需的颜色。这种精确的控制对于红绿蓝(RGB)应用尤其重要，因为这些应用是将不同颜色的光线混和以产生白光。

　　从驱动器集成电路的角度看，模拟调光面临着输出电流准确性的严峻挑战。几乎所有的LED驱动器都在输出端加入某种形式的串行电阻来侦测电流，而所选用的电流感测电压VSNS会产生一个协调作用，使电路能保持高讯号讯噪比(SNR)，同时维持低功耗，由驱动器中的容限度、偏移和延迟所引致的误差则相对保持固定。要在封闭回路系统中降低输出电流，就必须要调降VSNS，但如此一来，输出电流的准确性便会下降，直至VSNS的绝对值等于误差电压为止，最后，输出电流会变得无法控制，目标输出电流将不能被确定或保证。一般来说，PWM调光除了可以提高准确性之外，对于低阶光输出的线性控制也较模拟调光强。

　　调光频率与对比度成反比

　　对于PWM调光讯号而言，每个LED都有限定的响应时间，图2表示三种不同的延迟，延迟愈大者表示能达到的对比度就愈低(对光强度控制的一种测量方法)。

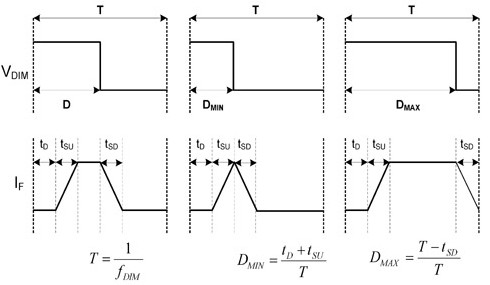

图2　调光延迟

    图2中的时间量tD表示由逻辑讯号VDIM上升开始，至LED驱动器开始增加输出电流开始之间的传播延迟，而时间量tSU则表示输出电流由0转换到目标电流所需的时间，至于时间量tSD代表输出电流从目标电流转换回0所需的时间。在大多数的情况下，调光频率fDIM愈低，对比度就愈高，这是因为这些固定延迟只会占用少部分的调光周期TDIM。调光频率fDIM的下限约为120Hz，假如低于此频率，眼睛便不能再将脉冲混和成一个可见的连续光线。至于上限则取决于最低对比度的要求，对比度一般被表示成最低导通时间的倒数。

　　
　　
　　机械视觉辨识和工业检验等应用通常都需要较高的PWM调光频率，主因为高速摄影机和传感器的反应速度比人类眼睛快很多。在这类应用中，对于LED光源进行高速开和关的目的不是要降低平均的光输出量，而是要将光输出与传感器或摄影机的捕捉时间进行同步化。
