独特的白光LED封装系统
许多的工程师已开发白光LED，LED封装被使用一般可穿透的环氧化物树脂。但白光led也发生一些来自蓝光LED组件本身的UV光。一般可穿透的环氧化物树脂会因来自蓝光LED组件的UV光而使其变色。且难于长时间保存白色于封装之后，通常封装方法被使用铸造建模方法。此方法不能生产高密度，光权植的封装。于第一时间，本文开发特别可穿透的环氧化物树脂，透过环氧化物化学结构的提供保存白光LED。
本文可以得到十分好的结果于湿气模拟之后 (600C/850/0300hrs/2OmA)。一般可穿透的环氧化物树脂使变色于模拟条件之后。其次，本文被开发高的密度封装技术使用VPESTM(真空印刷制程系统)。有好的优点为十分细间隔以及低高度，高密度的封装技术，好的大量生产，以及低成本系统。本文成功十分高密度与高可靠的白光LED封装使用高阶的可穿透的环氧化物树脂以及VPESTM技术。
本文的白光LED可被当作光的使用以取代荧光灯以及交通信号光的产生，同时，此白光对于真实世界是十分的具有环保概念。LED有极好的特性，如高速的结果，低的电子功率消耗，非永久性的长寿命，小体积且及高密度等。就所知，它近来被使用于各种不同的应用。特别的，它也是为众所在周知为全颜色LED显示于1993在市场推出蓝光LED组件。许多年来，对于白光LED的研究也被推出，所以有许多的公司，大学的研究工作团队也积极的从事白光LED的开发。通常，白光LED被认为是蓝光LED组件的发光源。它被具黄颜色环氧化物组合树脂的蓝光LED组件所隐藏，它为于环氧化物树脂中的YAG (钇铝石榴石)中，将无机荧光物质的混合组件Y混合而成。白色可以获得自混合来自蓝光LED组件之蓝色光以及YGA荧光物质射出的黄色光。
近来，白光LED被使用有快速的成长，例如，精细机构的LCD板背光，好的汽车，以及照明光的产生等。而且白光LED对于环境保护也是重要的组件，因为它没有如荧光灯所浪费的任何汞。无论如何，环氧化物树脂它为经由UV光使压缩 LED组件变色必需的，热由蓝光LED组件送出。因此，较差的LED明视度也急速的成长，此一恶化为一个大问题。

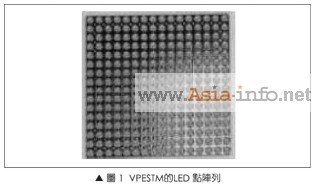

于此本文讨论所开发的清洁环氧化物树脂，它对于UV-阻值的特性有改进，热阻值问题的解决。甚至，本文使用VPESTM（真空印刷制程系统）压缩此一修正 可穿透的环氧化物树脂如图1。因此，本文成功实现独特的白光LED封装，它被高密度，微型化封装。详细的处理过程说明如下。
通常对于压缩环氧化物树脂的开发，是为压缩材料，本文使用十分高透明度的环氧化物树脂，硅树脂，尿素树脂等。考虑到材料成本以及电子特性，环氧化物树脂大量的使用。本文也已开发环氧化物树脂，它是为液体的型态，低透明度的颜色，必遵照VPESTM的使用。然而，环氧化物树脂对于热阻值以及UV-阻值不是很好。因此，会发生较差的红变色。
如前所述，白光LED被认为是蓝光LED组件的光源。蓝光颜色的波长为比红颜色或蓝颜色更接近紫外光的区域。且GaN（氮化钾）型态半导体组件比其它外加半导体组件，如 GaAsP（磷砷化钾）或GaAlAs（砷铝化钾）型态有较高的偏压，可被当作红LED使用。
因此，它的封装热的发烧；因此，环氧化物树脂会发生较差的红变色，本文所开发的清洁环氧化物树脂，它可以改进V-阻值，以及热阻值解决此问题的特性。
热阻值特性
本文改进的环氧化物树脂可以降低蓝光LED组件的变色恶化。开发环氧化物树脂是遵照蓝光LED组件必备的热阻值以及UV阻值。也用了一些时间进行可靠测试模拟。所以，它也可以被想成是一个由条件所造成的错误。实验测试是可以满足。首先，本文想成可穿透的环氧化物树脂被使用于蓝光LED组件，且于热时必须不能改变颜色。 因此，本文再三的试验1800℃的边际测试。本文模拟显露的校正平板测试。接着本文也搜集这些模拟中个较好的4片样本，进行明视度恶化实验。
明视度恶化实验
接着，这些样本被压缩于修正的COB上之环氧化物树脂，它被安装于蓝光 LED 组件上，接着校正本身。之后，LED的明视度被真实的量测于分光亮度计。接着设定这些样本被于高湿气及高温盒，其条件为600℃∕85%具有可提供20mA的蓝光LED组件电流，它的电流被均匀化。
它也被称为蓝光LED组件的水免除生命测试。本文量测LED的明视度于一个决定性的时间内，并试验明视度恶化。本文是将其与从前环氧化物树脂的4类型修正树脂相比较。

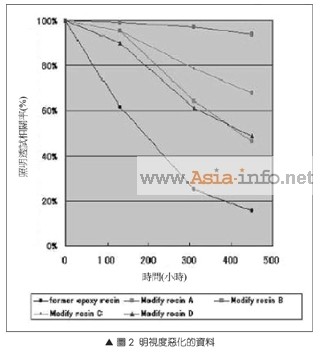

其结果如图2的说明。从前环氧化物树脂被大大的恶化。本文可以改进整体的修正环氧化物树脂于测试中。特别的，本文也可以似为相关的于300小时后之修正环氧化物树脂B有关，于300小时后更可高达7000。甚至，关于恶化率，它可以得到修正环氧化物树脂的改变为少于10%。此一修正环氧化物树脂B的阶段决定没有几乎问题。也就是此修正环氧化物树脂可以被白色LED使用。
[1] [2] [3] 下一页
