5S2P AR111 LED灯的驱动器参考设计

    本文介绍了一个用于2并5串(5S2P)组合的AR111 LED灯的驱动器参考设计。

　　概述

　　本参考设计以MAX16819为主控制器，为5S2P AR111 led灯提供buck-boost驱动方案。图1为电路原理图，图2给出了设计布局图。

　　如下为电气输入要求、输出特性：

　　VIN：12VAC ±10%

　　PWM输入：不适用

　　VLED配置：5S2P，每只LED电压为3VDC至3.8VDC (每串19VDC，最大值)，每串电流500mA

　　以下详细讨论了该参考设计，分析其主电路模块和设计规范。

　　图1. LED驱动器原理图

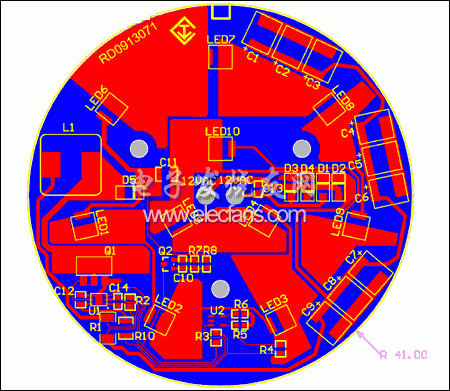

　　图2. LED驱动器布局
