电池供电LED控制器电路介绍

中国LED网 2011-10-26 led

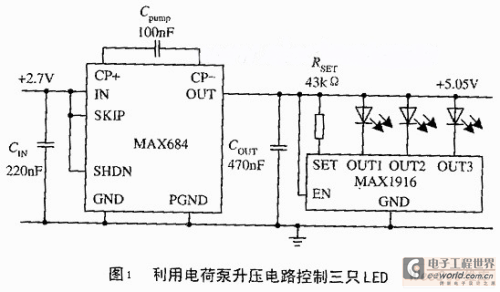

利用MAX 684的关断控制引脚或MAX1916的使能控制引脚可以关闭led。对于正向电压在3.5～4.2V(在20mA条件下)的白光LED 通常需要升压转换器，可以用电荷泵(如MAX682～MAX 684)与MAX1916共同构成这种LED 的驱动电路，如图1所示。MAX682～MAX 684能够将2.7V的输入电压转换为5.05V输出，输出电流能够分别达到250mA、100mA、50mA。图1电路中，MAX 684在关断模式下，电源电流降至22μA；RSET=43kΩ时，LED电流为22mA。

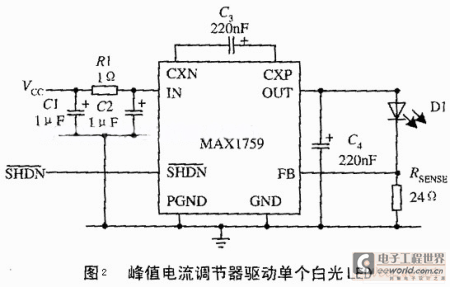

　　图2是利用电荷泵构成LED电流控制电路，反馈调节电压的典型值为1.235V,Ipk=1.235/R SENSE，选用24Ω的检流电阻能够为二极管提供50mA电流。电荷泵工作时，输出电压上升至LED的开启电压，LED开始导通。白光LED的典型正向电压为3.5(1±0.1)V,加上反馈调节电压，MAX1759输出端提供的偏置电压为4.735V。该电路输出电压的纹波在40mV以内，不会导致LED输出产生明显变化,通常人眼觉察不到。另外,图2电路在关断状态下输入与输出之间没直流通路。
