赛灵思推出全球首款3D 异构All Programmable器件

       赛灵思宣布开始发货全球首款 3D 异构All Programmable器件— Virtex-7 H580T FPGA。 Virtex-7 HT 采用赛灵思堆叠硅片互联 (SSI) 3D 中介层(interposer)技术，是业界带宽最高的 FPGA，具有多达 16 个 28Gbps 和 72 个 13.1Gbps 收发器，也是业界唯一一款能满足 200G 和 400G 关键应用的单芯片解决方案。

       结合赛灵思领先的 100G变速机制(gearbox)、以太网 MAC、OTN 和 Interlaken IP，Virtex-7 HT 可为客户提供不同的系统集成度，从而帮助他们在向 CFP2 光学模块转型时满足空间、功耗和成本要求。在赛灵思最新的 28 Gbps 技术视频中，Virtex-7 H580T 展示了其提供的眼图和抖动功能能力，可以达到连接 CFP2 光学模块的性能需求。有关新白皮书和视频等请参见赛灵思的 28 Gbps 串行收发器技术网页

Virtex-7 H580T FPGA 主要支持哪些常见应用?

       常见应用包括采用双变速箱功能并集成 200G OTN 转发器的实现方案

       2 x 100G MAC 到 Interlaken 桥接器双变速机制(gearbox)集成

       OTN 映射器原生 200G OTN 转发器并直接连接到 CFP2 光学模块。

Virtex-7 HT 相对于同类竞争解决方案表现如何?

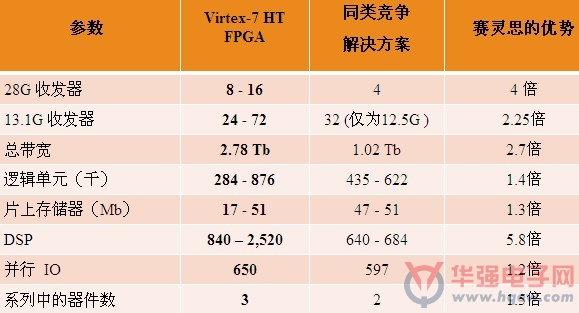

更高的带宽：单个 FPGA 器件上集成 4 倍以上的 28Gbps 收发器和 72 个 13.1Gbps 收发器，相对于其它可编程解决方案而言带宽提高达 2.7 倍，而且双向带宽达 2.8Tbps，而同类竞争解决方案的双向带宽仅为 1Tbps。

更低的抖动：现有的串行收发器技术发射眼部运行速度为 28Gbps，PRBS-31bps，低抖动符合 OIF CEI28G 规范要求。更低的噪声：基于 SSI 的架构将模拟和数字电路之间的噪声耦合减少了 5-10db。
