集成式大功率LED路灯散热器实现

    目前大功率的LED光源又分为两种类型， 一种是阵列分布式大功率LED 光源， 它是将数个led进行阵列分布布置， 如图1 所示。另一种是集成式大功率LED 光源， 将数颗LED 集成封装在一起， 如图2所示。这两种类型的LED 灯具因LED 芯片布置方式不同， 在配光曲线、占用空间以及散热上面有所不同。相对来说， 集成式大功率LED 光源制成的灯具质量要轻， 在封装材料方面用料要少， 配光方面与阵列分布式大功率LED 光源相比也可以达到路灯照明的要求， 是以后的路灯发展趋势。但是因为散热相比阵列式要难， 因此寿命缩短， 成为阻碍集成式大功率LED光源发展的关键难题。

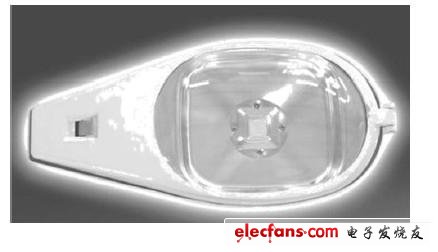

　　图1 阵列分布式大功率LED光源

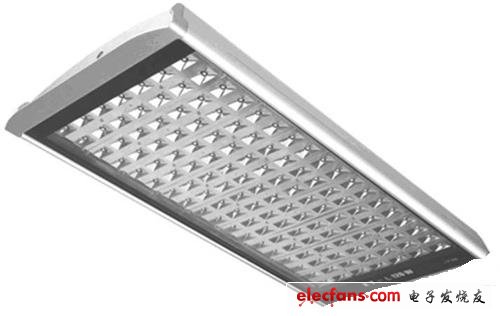

　　图2 集成式大功率LED光源

　　本文主要是利用ANSYS有限元软件对集成大功率热源LED 路灯散热器进行结构优化设计。大功率LED灯具的使用温度要求在75 以下， 因此本次优化的目的是在力求在LED 芯片结温降到最低并小于75 的同时使散热器的质量有所降低。

　　1 热量传递理论与热分析

　　1. 1 热量传递基本理论

　　热量传递主要有三种方法: 热传导、热对流和热辐射。在LED路灯的散热系统里， 三种热量传递方式均有， 但是以热传导和热对流为主。热传导性强弱依赖于产品材料， 已有很多文章就此进行了研究， 而且经研究表明指出解决LED 散热问题的关键不是寻找高热导率的材料而是改变LED 的散热结构或者散热方式， 因此本文主要考虑因散热器结构的不同而导致的散热效果差别。

　　对流换热的基本计算公式是牛顿冷却公式， 把温差记为△t， 并约定永远为正值， 则牛顿冷却公式为:

　　式中h 表面传热系数， 单位W / (m2 K )。

　　A 换热面积， 单位m2。

　　由对流换热速率方程式( 1)可见， 要想增加对流换热量可以通过增加温差， 增加表面传热系数以及增加换热面积三种方法可以达到。对于自然对流换热的LED路灯来说， 增加温差和表面传热系数的方法不方便采用， 因此本文主要是通过增加换热表面积。
