无电解电容LED 驱动方案中输出功率的测量

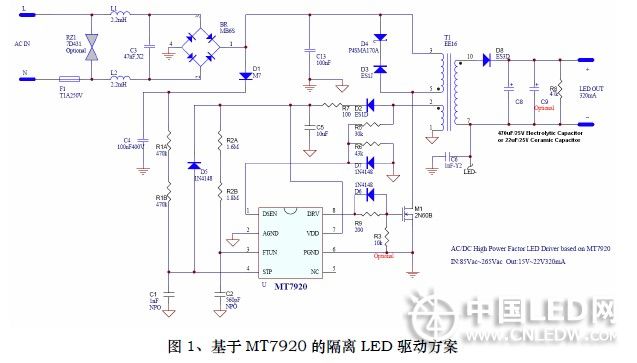

　　led 灯珠作为一个半导体器件，其寿命长达50,000 小时以上。而LED 照明驱动方案中普遍用到电解电容（ELectrolytic Capacitor），其寿命则仅为5,000~10,000 小时。这样电解电容的短寿命与LED 灯珠的长寿命之间有一个巨大的差距，削弱了LED 的优势。因而无电解电容LED 驱动解决方案就有很大的吸引力。图1 为美芯晟科技推出的基于MT7920 的无电解电容LED 驱动解决方案。

　　该方案中，在全桥堆之后，用容值较小的CBB 高压陶瓷电容或薄膜电容取代了高压电解电容，去掉了电解电容，同时也提高了功率因子（PFC）。而输出电容C8 和C9 可以用陶瓷电容替代电解电容。从而实现了完全无电解电容。

    方案下载地址如下：
