体育馆LED显示屏的光色参数测量

　　0 引言

　　自2010 年5 月起，广州计量检测技术研究院联合北京华安联合认证中心体育设施检测中心，全面开展广州亚运场馆检测工作，其中便包括部分亚运场馆中LED 显示屏的检测工作。

　　1 LED 显示屏主要参数的检测实例分析

　　目前关于体育场馆中LED 显示屏的检测，国家已有一系列的国家标准，但很多标准不够具体和完善，仅给出原则方法和较模糊的方法描述，以下是根据体育行业标准进行检测的实例分析。

　　1.1 显示屏亮度和对比度的检测

　　亮度是显示屏的一个重要指标，显示屏亮度主要取决于LED 发光强度和LED 在显示屏上的排列密度。亮度与单位面积的LED 数量和LED 本身的亮度成正比，而LED 的亮度又与驱动电流成正比。

　　检测依据TY/T 1001.1-2005《体育场馆设备使用要求及方法第1 部分：LED 显示屏》，对LED 显示屏最大亮度值和黑屏状态下的平均亮度值等项目进行检测。

　　在球场场地尺寸检测中，使用一级光亮度计进行，按照图1 的现场布点图布置测量点。在背景照度小于20 lx 条件下，利用检定合格的一级亮度计（亮度计探头始终聚焦于各LED 显示屏上的各点）在距显示屏对角线长度4~10 倍距离的范围内测量各点的最大亮度值Lv 亮和黑屏状态下Lv 黑，再利用公式：

　　计算出LED 显示屏黑屏状态下的平均亮度值Lv 黑，利用对比度=（Lv 亮-Lv 黑）/Lv 黑计算对比度值，测量结果如表1 和表2 所示。

表1 LED 显示屏亮度

表2 LED 显示屏对比度

　　由表1和表2数据可知LED显示屏的亮度和对比度项目合格。

　　1.2 白场色品坐标与色温的检测

　　检测依据TY/T 1001.1-2005《体育场馆设备使用要求及方法第1 部分：LED 显示屏》，按照图1 的现场布点图布置好点，利用检定合格的光谱辐射计（光谱辐射计探头始终聚焦于各LED 显示屏上的各点）测量各点的色温和色品坐标x,y,再利用公式Δx=x 实测-x 标准，计算出LED 显示屏各点的白场色品示值误差。该次测量色度是将显示屏调至白平衡状态，色温为9 300 K 的条件下进行测量，测量结果如表3 和表4 所示。单项检测结论表明LED 显示屏的白场色品坐标项目合格。

表3 LED 显示屏白场色品坐标

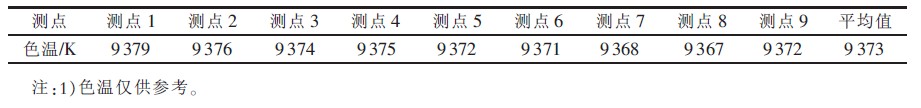

表4 LED 显示屏白场色温

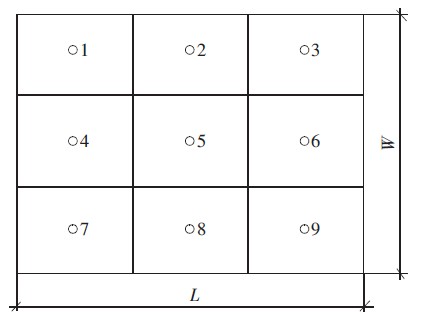

图1 网球LED显示屏布点图
