浅析LED显示屏的节能原理

    LED显示屏的节能概念悄然掀起，成为它最为吸引消费者眼球的亮点，也是近年来火爆增长的原因。当然，经过近几年的疯狂式增长，目前这个行业也陷入了一种僵局以重新洗牌的困局。在这一困境之中，必然有许多企业受此影响而元气大伤，甚至倒闭破产，当然也会有许多企业因此而走出阴霾，获得更为长远的发展。这是行业的发展规律，任何企业都逃脱不了这一劫难，如何在劫难中重生，是每个企业当前比较关注的问题。

    在这个节能呼声极高的时代，LED显示屏的进一步节能又无可厚非的成为了这个行业追逐的支撑点。很多企业在这一点上进行各方面改良，在一定程度上有所改进，实现了节能的效果，但是要实现更大意义上的节能，还有很长的路要走，这需要整个行业的共同努力。

    最近市场上出现了为数不多的节能led显示屏,通过对供电电源的改进对于led显示屏的节能效果起到重大的提升，吸引了不少消费者的注意力，并给予了相当高的期待，很多led显示屏厂家跃跃欲试，准备抢先引进这一技术，获得发展先机。在目前的技术基础上，节能led显示屏的节能效果到底是如何实现的呢？

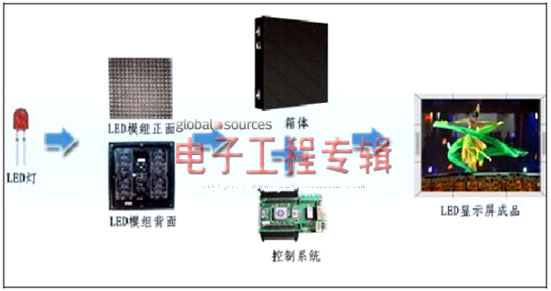

图1:Led显示屏基本架构

    我们以一个led小模块来分析其耗电状况！如图2，是一个以长运通光电推出的CYT62726为驱动芯片的led小模块，其供电电压为5V，先不计算外围器件的功耗，因为它们在整个屏中所占的比重极小，那整个屏所耗的功率都在灯上，先计算灯点功率为Pled=n*Uvf*Iled（n为通道数，Uvf为LED灯点的压降，Iled为设定的电流值）CYT62726驱动IC的管脚压降一般为0.6V左右，红绿蓝灯点的压降分别为1.8V，3.0V，3.0V如此那每个通道只需4V（3.0+0.6V）即可正常工作，保守一点可以设置成红灯通道2.8V，蓝绿通道3.8V而实际上我们的供电电压都为5V，就相当于增加了1V*Iled的功耗在IC内部，所以如上可以设想只要将供电电源下降至红2.8V，绿3.8V，蓝3.8V，我们就可以省去那加在IC通道上的1V*Iled功耗，在其他器件不变的情况下便可实现led显示屏节能至少15%以上，再加上本身对LED屏散热要求的降低也能实现一定程度上的节能，这对于一个大屏来说已经是一个相当大的数字了，相信客户会乐于接受！

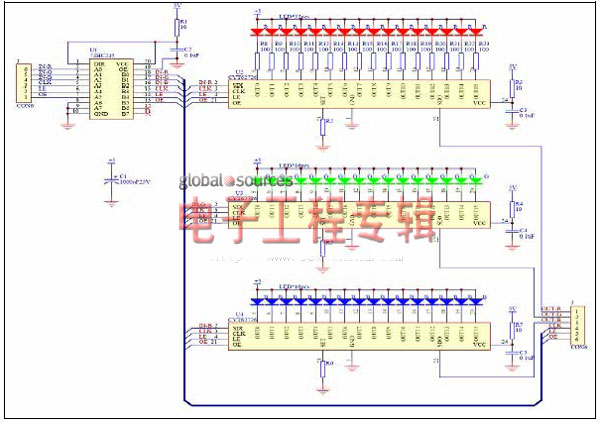

图2:CYT62726驱动led小模块
