西鐵城電子株式會社將於2011 香港國際燈飾展推出新開發的17,675lm 大光量LED

西鐵城電子株式會社，新開發了世界第一次達到17,675lm 的大光量LED 等，5 系列11 品種的照明用LED。使一個LED 可提供光量的幅度變得更寬，還有可根據發光效率來選擇的特徵，並且可以替代各種各樣的現有光源。

本產品將在自10 月27 日起召開的「2011 香港國際燈飾展」（Hong Kong International Lighting Fair）上展出。在本公司的展區，可以觀看到產品的演示。


主要特徵
1．世界第一！17,675lm 大光量的實現
實現了17,675lm（5,000K、Ra65 型）的大光量，相比每個LED 的最高光量比以前的4,390lm 有了飛躍性的提高。

2．可選擇個體LED 的光量和發光效率

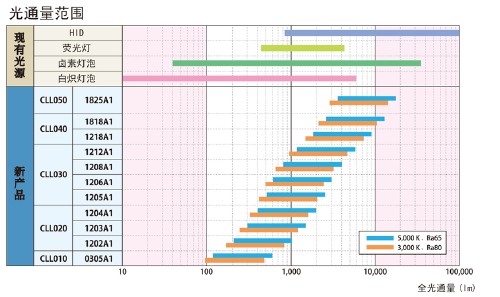

Chip On Aluminum 工法※2 實現了高效率放熱性，並且對材料進行重新選定和優化組合以提高光的取出效率，從而使一個LED 可提供的光量變得更有餘地。通過使在光量和發光效率上有餘地的5 系列11 品種產品的上市，從而有了可覆蓋約從100lm～17,675lm（0.8W～184W級）的所有亮度。

可選擇重視發光效率，或重視光量。通過改變驅動條件，可使用超過155lm/W 的高發光效率的產品。

3 ．器具設機的共通化
因只用5 個系列的LED 即可覆蓋到擁有數百種現有光源（白熾燈10W 到水銀燈300W 相當的光量），可謀取LED 周圍的光學設計共通化，器具設計的效率化。

４．提高光的質量
原來的產品，LED 素子在構造（package）中被放置成四角形，通過進行光學上的優化組合改變成圓形，降低了照明器具成品時的光斑。

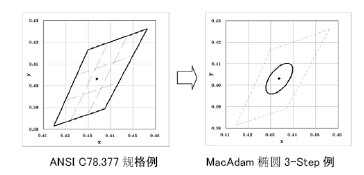

採用「MacAdam 橢圓3-Step」的色度管理基準約為ANSI C78.377 規格※3 的1/9，使產品幾乎感覺不到LED 的色度偏差。（不包括5,000K、Ra65 型）

5．與過去相比40％性能提高
通過對材料進行重新選定和優化組合，與本公司舊產品相比，光量和發光效率有40%的提高。

※ 同樣素子數，同樣驅動條件下進行發光比較
舊產品（CL-L233、3,000K） ： 960lm 721lm/W
新產品（CLL030-1206A1、3,000K） ： 1,363lm 1,031lm/W（比舊產品增142%） （比舊產品增143%）

６．Chip On Aluminum 工法（本公司專利）
有高度的散熱性和耐熱性效果。
因為使用鋁基板，所以可以直接用螺釘固定在散熱板上。

7．因採用模擬演示系統而實現簡化選擇
專門為新產品，準備了模擬演示系統。器具廠家可以通過輸入光通量等所尋找LED 的數據，來縮小對象LED 型號的範圍，從而容易地選擇所尋找的LED。

用途
可覆蓋從白熾燈10W 到水銀燈300W，可以替代各種各樣的現有光源。

開發背景和效果

本公司自2003 年起從事照明用LED 的開發，作為高功率系列LED 的先鋒，被各種各樣的照明器具所採用，積累了許多業績。由於節能、長壽命的LED 照明受到世界的注目，現在替代現有光源的趨勢正急劇擴大。

在一般家庭內多使用的白熾燈，商業設施內的筒燈和聚光燈多使用的鹵素燈泡，另外路燈和燈飾照明的投光器多使用的HID（高強度氣體放電燈）※4 等，根據用途的不同它們的亮度和形狀都不相同。用LED 光源來替代它們時，通常很難只用一個LED 來確保所需要的光量，根據用途要在器具內設置複數個的LED。這時由於LED 的放置面積而引起的器具的大型化和因複數光源存在而引起反射板等的設計複雜化，從而產生重影※5 這樣的弊端發生。

此次開發的新產品，形成了可覆蓋從白熾燈10W 到水銀燈300W 的產品群。通過使在光量上有餘地的5 系列11 品種產品的上市，從而有了可覆蓋約從100lm～17,675lm 毫不間斷的亮度。另外也可根據發光效率從複數個的LED 中進行選擇。

因此可以解決上述問題，為照明設備的小型化和光學設計的簡略化做出貢獻。並因把LED 的形狀控制在5 系列之內，可使LED 周邊的光學設計共通化和器具設計的效率化。器具廠商可根據各自規格來選擇LED 的光量和發光效率，得以提高可替代各種各樣現有光源的可能性。

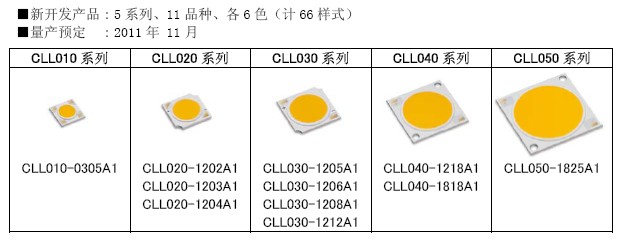

產品主要的配置

※1 世界第一：至2011 年10 月發表為止具本公司調查。
※2 Chip On Alumi 工法：將LED 素子直接貼裝到鋁基板的工法。本公司專利。
※3 ANSI C78.377 規格：美國規格協會所制定的有關LED 照明製品色度範圍的規格。
※4 HID：高壓氣體放電燈，高壓鈉燈、（熒光）高壓汞燈、氙氣燈、金屬鹵化物燈等的總稱、被大光量照明所
使用。
※5 重影：在同一照明器具內，由於搭載複數個LED 而產生重影的現象。
