针对MR16 LED灯的可配置LED驱动器设计

来源:21IC 作者:—— 时间:2012-06-28 10:38



MR16灯属于多面向反射灯的一种,广泛用于商业零售和家居的装饰性照明,由于它通常以卤素灯丝作为光源,故有诸多缺点如低效率、产生较多热量和卤素囊处理等问题.。但当前的LED技术提供了与MR16兼容、高度可靠、具有高性价比的卤素灯替代方案。例如,安森美半导体能驱动3颗串联LED的驱动器CAT4201就为设计MR16 LED灯的工程师提供了一个新的选择。以下将结合MR16灯的特点,介绍用替代MR16卤素灯的高能效MR16 LED灯驱动器解决方案。

 卤素灯与LED的特性

MR16卤素灯凭借其独特的尺寸、可配置性、聚光能力、美观性和实用性,应用于很多零售和消费性应用的创意照明。常见的MR16卤素灯的光通量范围为150流明(lm)至800 lm,光效约为15 lm/W,或15%的发光效率。低效率、产生热量和卤素囊处理问题是这种技术的缺点。另外,典型的卤素灯泡寿命约为2,000小时。还可能由于猛烈的振动导致灯丝断路使灯泡过早损坏。

相比较,LED具有节能环保的优点,耗电相当低,一般LED的工作电压是2至3.6 V。LED是一种冷发光技术,发热量比普通照明光源低很多;LED完全封装在环氧树脂中,灯体内也没有松动部分,不易损坏,在恰当的电流和电压下,LED的使用寿命可达5至10万小时;LED由无毒的材料制成,没有污染。LED目前的不足是价格相对较贵,发热量的处理有一定难度,因此驱动电源是LED灯整体寿命的一个关键要素。

LED MR16灯替代低效MR16卤素灯

安森美半导体的CAT4201是一款能驱动3颗串联LED的300 mA LED驱动器,可应用于MR-16 LED灯设计。由于器件经过了优化,因此在外部元件数量和热性能方面都更臻完善。

· 电路特点

CAT4201采用降压拓扑结构,不要求输入/输出(I/O)电气隔离,输入电压为12 Vac,输出功率为2.7 W;其他规格包括:输出电压为9.1 V,额定输入功率3.4 W,额定平均电流为300 mA,最大平均电流310 mA,最小平均电流295 mA,典型能效为83%。图1是采用CAT4201的MR16灯电路。

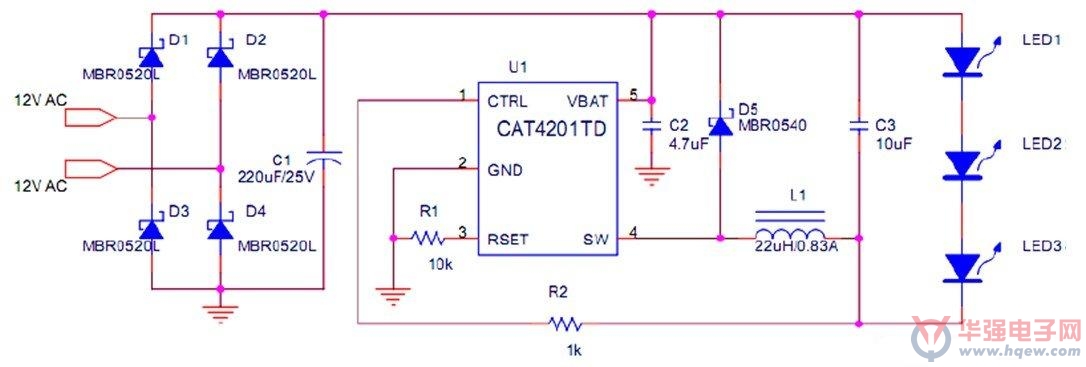

1:采用CAT4201MR16灯电路

CAT4201是一款降压型、易于配置的可调光LED驱动器。该器件采用5引脚SOT-23封装;分立元件不到10个(其中大部分是表面贴装元件),整个电路板可小到足以放入MR16灯的灯座内。VBAT、CTRL和SW引脚的额定电压为40 V,所以可以用足够的电压驱动12个LED。RSET引脚决定输出直流电流;CTRL用于调光信号输入。SW是内部MOSFET的输出引脚。

 · 工作原理

该应用电路的工作原理并不复杂,是一个简单的降压转换器。在交流应用情况下,输入经整流桥进行整流。VBAT和GND直接连接至大容量电容C1的两个端点,从而降低了电流纹波。在第一开关相位期间,内部MOSFET随线性上升电流对电感器充电,直到MOSFET关闭;在第二相位期间,MOSFET被关断,而储存在电感器中的电流将通过肖特基二极管(D5)放电,同时电流衰减,直至下一个开关周期。输出电容用来减少LED中的电流纹波。RSET引脚的电压被调节在1.2 V,因此连接至RSET的电阻决定RSET电流。RSET电流与CAT4201的恒流输出大致成正比。

·电路配置

在电路配置方面,VBAT的额定电压为-0.3至+40 V,因此整流桥上的输入电压高达24 Vac也是安全的。要保持较高输入电压水平就需要一个大容量的C1。大幅波动的经整流的AC电流将在双倍AC线路频率条件下把输出电流拉至零,因此减少了输出电流。220 μF的电容对这个设计已经足够了。对于12 Vac输入,C1额定电压应该是25 V。由于需要较低的正向电压,整流桥选用了MBR0520L表面贴装肖特基二极管。

输出电容C2建议至少为4.7 μF,以减少输出纹波。较大容量的C2将有效抑制输出纹波,同时可提高几毫安的输出电流。不过,由于其对总能效的贡献微不足道,且人眼无法感知高频波动,没有必要使用大于10 μF的电容。L的值建议为22 μH,以将开关频率设置在约为150 kHz。LED电流范围为0至350 mA,所以800 mA左右的电感有效额定电流就足够了。

流经整流器的总连续电流始终低于400 mA,即使提供的输出电流为350 mA。因此,对整流器来说0.5 A的连续额定电流就足够了。仔细观察续流二极管D5两端的电压可以发现,尽管有12 Vac输入,也会出现超过20 V的电压尖峰。较高的输入电压(如15 V)进一步加大了二极管的应力,增加了故障风险。所以D5上的额定电压应为30 V或40 V。安森美半导体的肖特基整流器MBR0540可用作D5。

RSET引脚用来配置输出电流值。RSET电压调节在1.2 V。在RSET和GND之间增加一个电阻可以决定RSET电流,该电流与输出恒压为近似的线性关系:

431

计算得出,对于300 mA输出,IRSET= 0.12 mA。RSET电阻值应该是10kΩ。较小的RSET电阻可能会增加输出电流,为了稳定运行建议使用至少8.0 kΩ的电阻。如果输入电压足够高(如15 Vac),可以设置RSET为8.2 kΩ,因此可保证至少350 mA的输出电流。CTRL经R2从LED的阴极获得电压。R2的值并不重要。
