 二、硬件连接

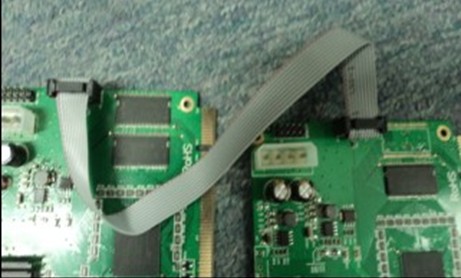

  1、用十针排线把两张发送卡级联起来,如图1。


用十针排线连接两张发送卡

图1 用十针排线连接两张发送卡

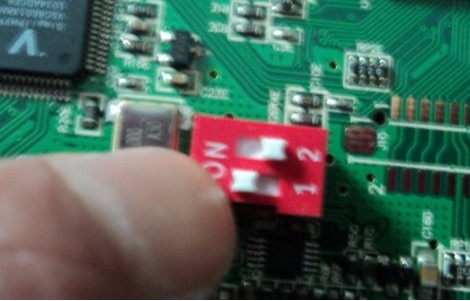

  2、802发送卡上各有个红色按键,把其中一个发送卡的按键设置为1,另一张发送卡的按键不变。如图2。



 按键设置

图2 按键设置

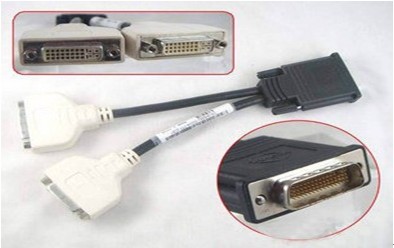

    3、把两发送卡插入电脑的PCI插口,用DVI一转二的线把显卡的DVI和两发送卡相连,一头的插入显卡的DVI口,两头的分别插入两个发送卡的DVI口。如图3。


 三、软件设置

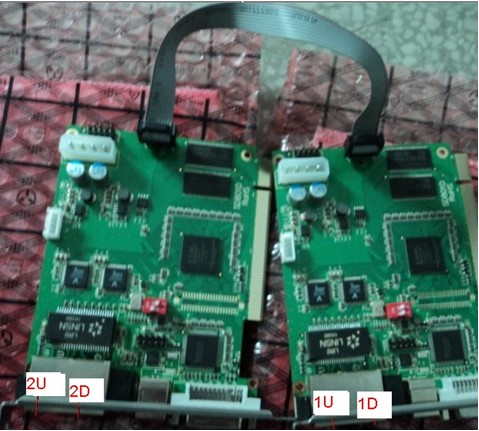

  两802发送卡级联后最高可带到1600*1200个像素点,两发送卡共有四个RJ45信号输出口,分别是1U1D2U2D,如图4。红色按键没改的发送卡的RJ45分别是1U1D,另一个发送卡的RJ45分别是2U2D



两卡级联后输出口关系

图4 两卡级联后输出口关系

    操作CON文件时按照屏幕的连接方式进行设置,因每个发送卡的RJ45带400点的高度,高于400点的用另一个RJ45口,以此往上推,先从1U口开始,1U-1D-2U-2D,设置CON文件时如下。

网线1接入


网线2接口

图6

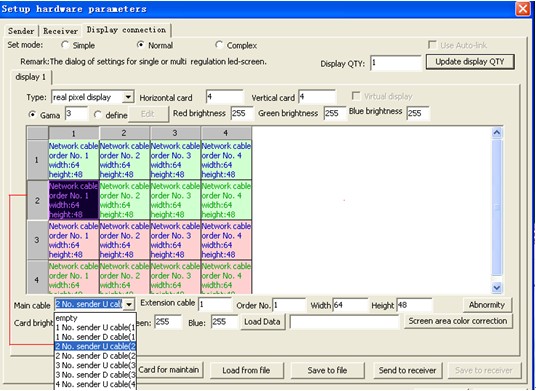

  用网线2连接到接收卡时,如图6在主线上选择号发送卡D线(1D)

网线3接入

图7

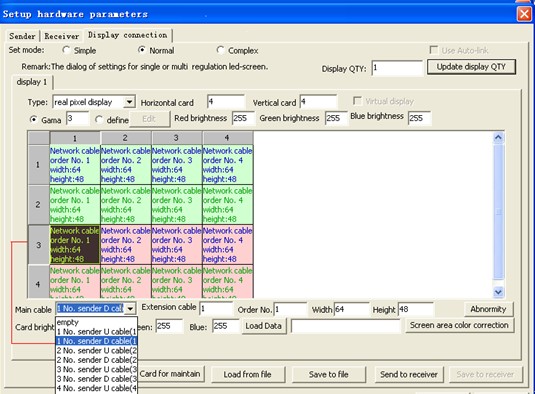

  用网线3连接到接收卡时:如图7所示,在主线上选择2号发送卡U线(2U)

网线4接入

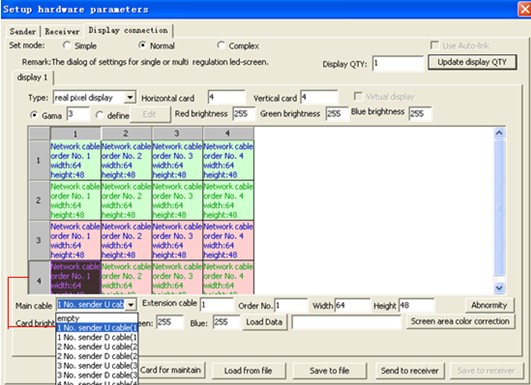

图8



  用网线4连接到接收卡时,如图8所示,在主线上选择2号发送卡D线(2D)


  具体做法按照现场连线方式设置,设置完后发送到接收卡,并保存到接收卡就行。
