用八只LED做一个100刻度的电压计

用八只LED做一个100刻度的电压计

本例中的电路用于制作一个读数到0.99V的电压计。电路采用了一只计数器IC驱动两组LED，每组四只(图1)。这两组中，每一组都表示一个BCD(二进制数)值。当所有LED均熄灭时，电压计读数为0V。所有LED点亮时，读数为0.99V。运放IC1A生成一个可预测的电压斜坡。

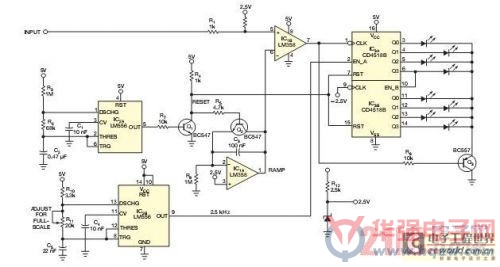

图1，这个100刻度的电压计使用了三只简单芯片。

IC1B运放作为一只比较器，将斜坡与输入信号作比较。输入电压越高，IC1B输出的脉冲就越长。这个脉冲对自由运行的振荡器IC2B作门控。这个多谐振荡器电路上的电位计可以调节满量程计数。电压计的最大输入为1V，使用了三个双器件封装。将IC3B的使能端接到IC3A的MSB(最高有效位)输出端，输出计数器IC3就工作为一个双数字计数器。

一只双运放用于建立比较器功能及斜坡发生器。该设计还使用了一只双555型的定时器芯片。用IC2A创建斜坡，并完成它的复位与输出计数器，用IC2B作为一个自由运行的振荡器，以驱动计数器芯片。芯片在计数时要关闭输出LED，当IC3递增时，Q3禁止送至LED的电流。IC4用来产生一个2.5V的基准电压。

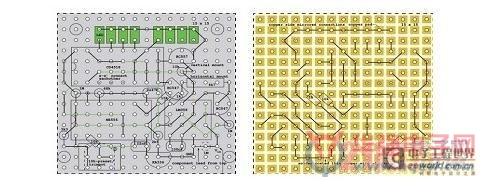

图2，15×15孔原型板的顶视图，显示出电压计电路的顶层(绿色)与底层(黑色)的元件布局与连接(a)。电路板的底视图显示了背面的连接，包括三只电阻(b)。

设计测试时使用了TL084运放，但也可以采用LM358。图2a是一个15×15孔的原型板顶视图，显示了元件的布局情况。图2b是电路板的背面，包括了连接与三只电阻。为获得良好的观看效果，LED可以采用侧面涂黑的绿色平顶LED，或包以黑色塑料套。
