应用于开关电源的绿色节能电源控制器

来源:电子发烧友 作者:—— 时间:2012-08-07 14:26

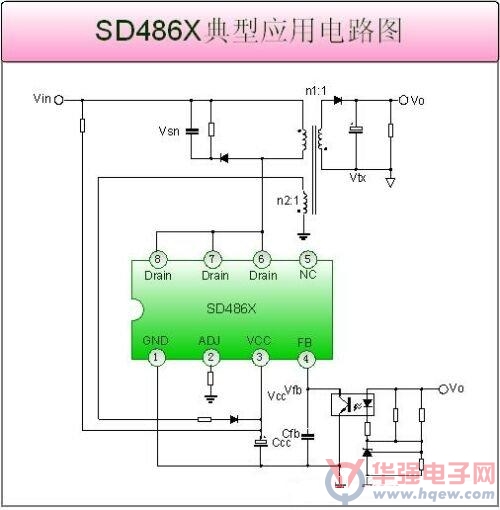

  SD486X系列芯片是由杭州士兰微电子推出的应用于开关电源的内置高压MOSFET、电流模式PWM+PFM控制器。该系列芯片具有低功耗、低启动电流和较低的EMI,最高效率可以达到84%以上,启动电压、输出电压和最大功率均可调节。目前芯片可以提供的功率范围为:宽电压范围5~18W,窄电压范围7~21W。可广泛应用于机顶盒、DVD播放机、电源适配器等整机产品中。



  该系列芯片具有峰值电流补偿电路,可以为芯片提供最大功率平衡,该电路初始化后,可有效的减小芯片启动时变压器的应力。根据负载的实际情况,芯片的开关频率可在24~67KHz范围内进行调节,轻负载的降频模式和峰值电流控制功能可以为芯片提供更高的效率。此外,芯片的ADJ端具有最大功率限制调节功能;振荡芯片产生的频率抖动,可以降低EMI;在待机模式下,芯片进入打嗝模式,从而有效地降低芯片的待机功耗。同时,芯片内部集成了各种异常状态保护功能。包括欠压锁定,过压保护,过载保护,原线圈过流保护,过温保护和脉冲前沿消隐功能。在芯片产生保护以后,芯片可以不断自动重启,直到系统正常为止。



  SD486X系列芯片基于士兰微电子自主研发的BCD工艺制造,采用了DIP-8的封装形式,并内置了高压功率MOS系列晶体管,因此,SD486X系列产品具有集成度高、占板面积小、便于整机调试等突出的特点。相对于采用分立的控制芯片和功率MOSFET的应用方案来说,不仅降低了综合成本,而且大幅度提高了芯片的可靠性。



  SD486X是继SD484X系列成功推出后,士兰微电子在小功率AC-DC领域推出的又一全新系列产品。士兰微电子后续将继续深耕于绿色节能领域,推出更多性能优越的绿色节能高压电源管理产品。
