基于BK2411 2.4G无线双向透明数据传输模块方案

基于BK2411 2.4G无线双向透明数据传输模块方案

　　本方案是采用博通（BEKEN）BK2411 2.4G无线收发芯片，同时针对工业控制、门禁、考勤、监控、安防等行业应用特点推出。

　　当前市场上2.4G无线模块的方案众多，这些方案基本上都是对不同RF芯片典型应用线路的整合。这些方案虽然一定程度上给用户带来了方便，但是在客户具体应用的时候，依然需要做大量的软件设计工作，延迟了客户产品的上市时间。

　　本方案专门针对无线工业控制、监控、安防、门禁、考勤等行业应用，是真正意义上的方案整合。既不需要做任何额外的工作，只需要加上电源就能够实现其最基本的功能，不需要客户去慢慢研究复杂的RF芯片的寄存器配置及指令数据的读写，完完全全做到数据的透明传输。

　　一、方案构成

　　1. 方案的基本架构

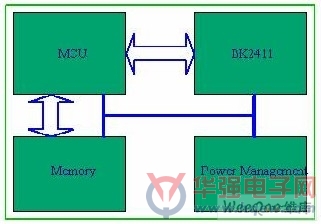

                                      　　图1方案的基本架构

　　2. 模块封装

　　本方案模块尺寸为20x10（单位：mm），脚位定义如图2。

                        　　图2 模块脚位定义

　　二、方案的基本功能

　　完全的透明数据传输

　　标准的UART数据接口

　　速度: 2400bps – 230400bps，可以由软件配置

　　发射功率: -18dBm – 0dBm, 可以由软件配置

　　自动记忆配置参数

　　天线可以是印制板天线也可以是外置天线

　　三、方案的基本电气指标

　　电源： DC 3.3 – 5V

　　功耗   发射：22.5mA

　　接收：13mA

　　休眠：2uA

　　接受灵敏度： -88dBm

　　调制方式：FSK/GFSK

　　工作温度：-40℃～85℃

　　四、方案的应用及服务

　　1. 典型数据传输方式

　　图3典型数据传输方式
