领邦公布新型全自动检测方案：弹丸尺寸的快速检测

近日，北京领邦仪器技术有限公司（后文简称“领邦”）公布了一套新型的全自动检测方案——弹丸尺寸检测系统。该系统是一套在线全自动终检设备，采用激光扫描的方式，在计算机中还原炮弹外形，能够实现炮弹外形尺寸和形位公差的快速检测，满足大批量产品的在线自动化检测，避免人为检测造成的误差，同时保证数据的可靠性以及提高数据管理方便性。

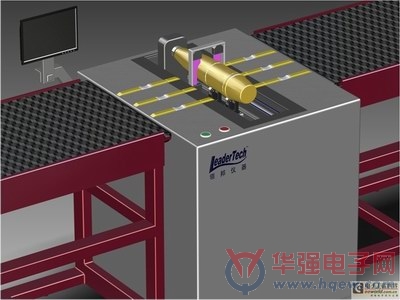

设备外观

检测原理

方案特点
全面检测，零误收：基于整体建模，设备可检测定心部全跳动；可进行直径和轴向位置的多相位检测（优于人工只检测2~3点），从而使测量结果完备，确保零误收。

无损测试：采用激光非接触式测量，相对于接触式测量，避免了机械量规磨损造成的测试误差。
数据可靠：整个测试过程自动完成，由计算机进行数据的存储记录以及打印，避免了人为测量误差和记录错误。

适应性好：本设备基于坐标测量原理构建，对于客户之后投产的新型弹丸（尺寸在一定范围内），能够满足多种产品在线检测要求，该设备无需调整即可适应。

功能与指标
测试时间（不含取放件）：≤30s；
可对弹丸指定截面（垂直于轴线）的直径、圆跳动以及轴向位置进行检测、可实现定心部圆柱面的全跳动检测；
直径测试精度：≤±10μm；
圆跳动测试精度：≤±20μm；
轴向测试精度：≤±20μm；
设备计量：提供标准体和设备校准程序；
报警功能：检测到不合格品时给出声光报警和检测信息；
设备寿命：可检测300~500万发；
具备数据存储、查询、打印功能。

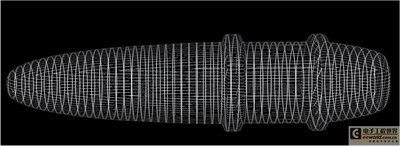

建立模型

       据了解，领邦研发的这套设备虽专供军工单位使用，但所用的检测技术同样可用于其他工业品的外形尺寸、形位公差的快速检测，且适应工业生产线的大批量、自动化、快速的生产检测需要。
