采用ThinSOT封装的高压、微功率隔离型单片反激式稳压器

采用ThinSOT封装的高压、微功率隔离型单片反激式稳压器

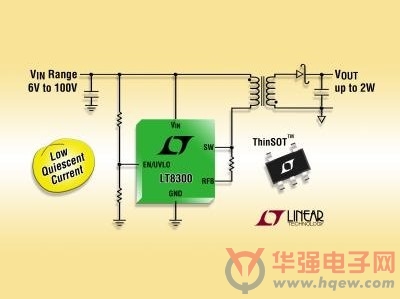

近日，加利福尼亚州米尔皮塔斯 (MILPITAS, CA) 凌力尔特公司 (Linear Technology Corporation) 推出低静态电流单片反激式稳压器 LT8300，该器件极大地简化了隔离型 DC/DC 转换器的设计。

      因为输出电压是从主端反激信号中检测的，所以无需光耦合器、第三个绕组或信号变压器实现反馈。LT8300 在 6V 至 100V 的输入电压范围内工作，具备一个 260mA、150V 的电源开关，提供高达 2W 的输出功率，非常适用于种类繁多的电信、数据通信、汽车、工业和医疗应用。LT8300 以边界模式、电流模式控制的开关电路工作，从而在整个电压、负载和温度范围内实现了 ±5% 的调节。边界模式又称为临界导通模式 (CCM)，与等效的连续导通模式设计相比，允许使用更小的变压器。
      低输出纹波突发模式 (Burst Mode?) 工作保持高效率，并凭借其低静态电流，在轻负载时帮助延长电池运行时间。输出电压非常容易用单个外部电阻器和变压器匝数比设定。数据表中列出的几种变压器可用于众多应用。其他特点包括电源、内部软启动和可调欠压闭锁。高集成度实现了简单、组件数目少、严格调节且适用于隔离型功率递送的解决方案。LT8300 采用小型 5 引线 ThinSOT? 封装。扩展和工业级版本在  -40°C 至 125°C 的结温范围内工作，高温汽车级版本在 -40°C 至 150°C 的温度范围内工作。
