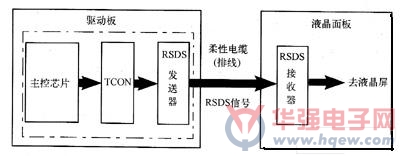

       RSDS(Reduced Swing Differential Signaling)，即低摆幅差分信号，在某些方面，RSDS和低压差分信号LVDS相似，但它们的使用方式却截然不同。采用LVDS接口的系统则应用在主控芯片和时序控制器(TCON)之间，而采用RSDS接口的系统应用在时序控制器(TCON)与液晶屏源驱动器之间。现在，一些性能优良的主控芯片已集成了TC0N和RSDS发送器，也就是说，此类主控芯片可以输出RSDS信号，经RSDS接收器接收后，直接驱动液晶屏的源驱动器。RSDS输出接口组成示意图如图所示。

                                                   图 RSDS输出接口组成示意图

       液晶屏采用RSDS接口进行连接有诸多优点，包括加速性能、低功耗以及低EMI。RSDS使用约±200mV低压差分摆幅，比采用TTL接口低得多。采用RSDS接口的源驱动器能工作在高压85MHz的时钟速率。除了低电压摆幅，RSDS还支持差分信号对的体系结构，能抑制EMI沿快速信号路径的产生。

       RSDS按串行模式传送数据，信号触发是双沿的。整个总线宽度含九对数据信号和一对时钟信号。相对于TTL接口，可大大减少连接线数量。

       RSDS接口应用较少，有关RSDS接口的应用将在介绍RSDS接口液晶面板内容时再做介绍。(责编：damon)
