第四代优化分段式开关线性控制方法

       线性高压技术继续发展，进入第四代优化分段式控制阶段。第四代分段式开关线性控制，是在第三代的基础上发展起来的。市场对第四代控制电路提出了以下具体要求：

1. 效率>0.9
2. PF>0.95
3. 90%以上可控硅调光器兼容性
4. 开关调光功能
5. 内置线性温度补偿和过温保护
6. 更低系统成本

       占空比半导体公司针对第四代分段式开关线性控制要求，推出了四款产品：

DU1703 三段线性LED驱动芯片
DU1733 三段线性可开关调光LED驱动芯片DU1804 四段线性LED驱动芯片
DU1834 四段线性可开关调光LED驱动芯片


                    图1 第四代线性高压驱动代表DU1703温度补偿

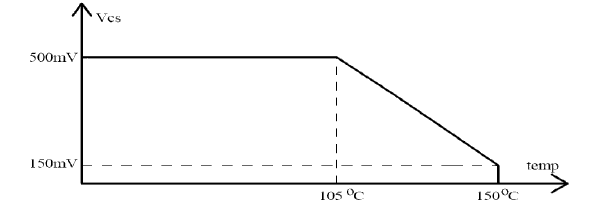

       图6显示的是DU1703内置的电流温度补偿功能。当芯片结温上升到105度，输出电流参考从100%下降到30%，这不是简单的温度保护，而是一种补偿式温度保护功能。在实际使用中会大大提高电路的可靠性。


                                       图2 DU1703增大电流，并联应用

针对较大电流的应用，可以将DU1703做成如图7的并联。

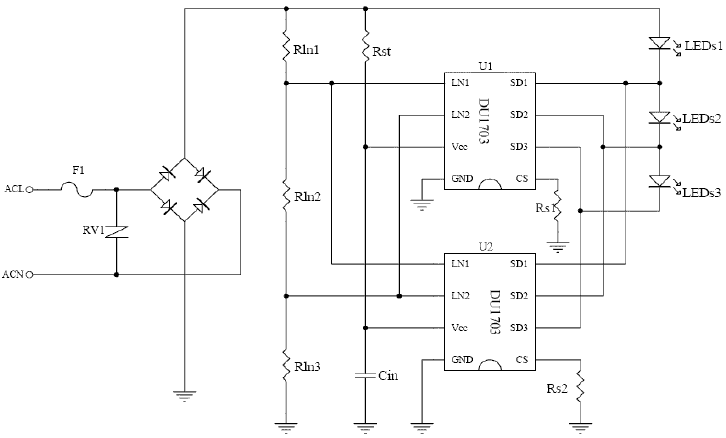

                                   图3 DU1703串联应用

       DU1703（三段式）可以按照图8的接法做串联控制，若要做更精细的控制，可以和DU1804（四段式）组合，分4段、5段、6段，甚至更多。更多的分段，意味着更高的PF和更高的效率，当然，成本也相应增加。

       另外，开关式调光，是第四代线性高压技术的一种智能化的要求。要求利用普通墙壁开关，在较快时间里动作1次、2次、3次时，分别有30%、70%、100%的亮度，以上DU1733、DU1834集成的专利技术技术，实现了此智能化要求。（责编：damon）
