贺龙体育场:灯具的布置,让运动更加随心所欲
来源:扬光照明 作者:扬光照明设计部 时间:2012-10-22 15:59
设计师:扬光照明设计部
设计单位:广东扬光照明科技有限公司
一、工程案例名称
贺龙体育场照明
二、工程案例背景
现代体育运动是随着人类社会的发展不断发展起来的。体育运动离不开场馆的建设。体育场的照明设计特点是灯光照射空间大,距离远,所以其场地照明一般选用高效率的投光灯。

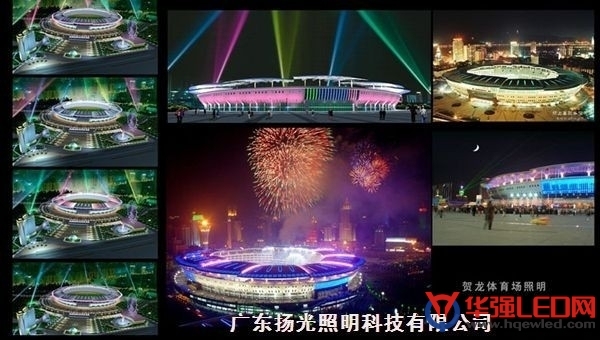

贺龙体育场照明效果图
三、具体实施方案
(一).照明设备设施的选择
1.光源的选择:
a.灯具安装高度较高的体育场馆,光源宜采用金属卤化物灯。
b.顶棚较低,面积较小的室内体育馆,宜采用直管荧光灯和小功率金属卤化物灯。
c.特殊场所光源可采用卤素灯。
d.光源功率应与比赛场地大小,安装位置和高度相适应。室外体育场宜采用大功率和中功率金属卤化物灯,应保证光源工作不间断或快速启动。
e.光源应具有适宜的色温,良好的显色性,高光效,长寿命和稳定的点燃及光电特性。
f.光源的相关色温及应用可按下表确定。
光源的相关色温及应用
相关色温(K) |
色表 |
体育场馆应用 |
<3300 |
暖色 |
小型训练场所,非比赛场所 |
3300~5300 |
中间色 |
训练场所,比赛场所 |
>5300 |
冷色 |
2.灯具的选择
a.灯具及附件的安全性能应完全符合相关标准的规定。
b.灯具的防触电等级应符合下列要求:
应选用有金属外壳接地的工类灯具或II类灯具。
游泳池和类似场所应选用防触电等级为III类的灯具。
c.灯具效率不应低于下表的规定:
灯具效率(%)
高强度气体放电灯灯具 |
65 |
栅格式荧光灯具 |
60 |
透明保护罩荧光灯具 |
65 |
d.灯具宜有多种配光形式,体育场馆灯光灯灯具可按下表进行分类:
投光灯具分类
光束分类 |
光束张角范围(度) |
窄光束 |
10~45 |
中光束 |
46~100 |
宽光束 |
100~160 |
