全自动恒流限压大功率蓄电池充电器方案
来源:华强电子网 作者:—— 时间:2012-11-19 10:18

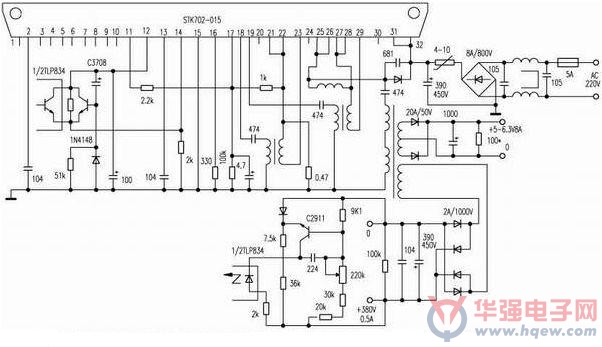

本机可以对48伏以下的蓄电池进行快速全自动充电,充电功率最大可以达到600瓦。STK702-015是一片功能强大的大规模厚膜开关电源电路,内含辅助电源、PWM控制、输出驱动电路、功率场效应管输出电路等。它和简单而且专用的外围电路一起组成性能可靠的开关稳压电路。
交流电源通过电源滤波器后分成两路:一路经整流滤波后供给PWM脉宽控制驱动模块STK702-015的31、32脚,内部PWM开始工作,产生70KHZ的开关信号并驱动功率场效应管作强劲的D类放大后由25、26脚输出,经过特殊的LC电路推动高频变压器工作,经次级降压后由快恢复二极管MOR3040PT半波整流后输出,这里没有滤波电容,这和普通的开关电源有些区别,理论和实践告诉我们:脉动直流比平滑的直流对蓄电池的充电效果更好,而本机的充电脉冲频率高达70KHZ,所以充电效果更好,充电速度更快。300伏直流另一路向辅助开关电源供电,辅助电源输出的直流电压通过一个开关电路后给PWM脉宽控制驱动模块提供直流工作电压。
当开始充电时,蓄电池的电压较低,与充电机的压差较大,初始充电电流很大,如果不加以限制,可能会损坏蓄电池和充电机,所以本机中由LM358的一个运放和电流取样电阻组成一个自动限流电路,当充电电流超过设定的值时(例如10安培)电流取样电阻上的压降使LM358的一个运放输出低电平,控制PWM脉宽控制驱动模块STK702-015输出的脉冲宽度变窄,从而输出电压降低,充电电流减小。
当蓄电池充满后(一般充满后的蓄电池电压为标称电压的1.3倍)LM358的另一个运放组成的电压比较器输出低电平,这时绿色发光二极管点亮,同时切断PWM脉宽控制驱动模块的直流工作电压。表示充电完成,此时的充电机只有辅助电源供电,功耗很小。
使用注意事项:
1。充电前先作空载检查,接通220伏交流电源后,充电器上的红色和绿色发光二极管均点亮,用万用表测量一下空载输出电压,电压应为待充电的蓄电池的电压的1.2~1.3倍左右。
2。充电机输出的正极接蓄电池的正极,负极接蓄电池的负极,不能接错
3。充电时,蓄电池接到充电器上后,红色发光二极管仍然点亮,而绿色发光二极管熄灭,当蓄电池充满后当红色和绿色发光二极管均点亮,说明蓄电池充电已经完成,这时可以切断充电器电源,取下蓄电池。
4。充电机要防止在通风较好的地方,便于散热。
