具备内部 PWM 发生器的 60V LED 控制器

来源:华强电子网 作者:------ 时间:2012-12-04 10:39

2012 12 3 凌力尔特公司 (Linear Technology Corporation) 推出一款 60V DC/DC 控制器 LT3761,该控制器作为恒定电流源和恒定电压稳压器工作而设计。其内部 PWM 调光发生器使该器件非常适用于驱动大电流 LED,不过该器件所具备的一些功能也使其适用于给电池和超级电容器充电。LT3761 4.5V 60V 的输入电压范围使该器件适用于种应用,包括汽车、工业和建筑照明。LT3761 采用一个外部 N 沟道 MOSFET,可用一个标称 12V 的输入驱动多达 15 1A 的白光 LED,从而提供超过 50W 的功率。该器件采用了高压侧电流检测,从而能用于升压模式、降压模式、降压-升压模式或 SEPIC 拓扑。LT3761 在升压型拓扑中可提供超过 94% 的效率,从而无需外部散热系统。频率调节引脚允许用户在 100kHz 1MHz 范围内设定频率,优化了效率,同时最大限度地减小了外部组件尺寸和成本。加之耐热增强型 MSOP-16 封装,LT3761 可提供一种非常紧凑的大功率 LED 驱动器解决方案。

LT3761 具备内部 PWM 发生器,该发生器提供高达 50:1 的调光比,或者该器件可以运用一个外部 PWM 信号,提供高达 3000:1 的调光比。就不那么苛刻的调光要求而言,CTRL 引脚可用来提供 10:1 的模拟调光范围。该器件的固定频率、电流模式架构允许在很宽的电源和输出电压范围内稳定工作。输出短路保护和开路 LED 保护提高了系统可靠性。LT3761 以地为基准电压的 FB 引脚用作几个 LED 保护功能的输入,而且还使该转换器能作为面向充电应用的恒定电压源工作。

LT3761EMSE 采用耐热增强型 MSOP-16 封装价格为每片 3.45 美元。扩展温度版 (I ) LT3761IMSE 已供货,价格为每片 3.86 美元。最后,高温 (H ) 版本 LT3761HMSE 也已供货,价格为每片 4.11 美元。所有均为千片批购价每片价格,所有版本都有现货供应。

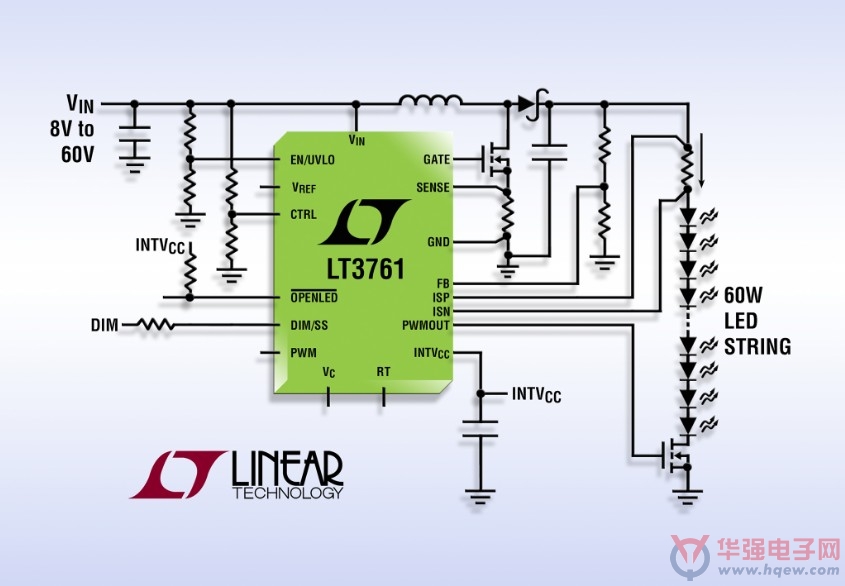

                             具备内部 PWM 发生器的 60V LED 控制器





性能概要LT3761

·         面向 LED 3000:1 True Color PWM? 调光

·         VIN 范围:4.5V 60V

·         轨至轨电流检测范围:0V 80V

·         可编程 PWM 调光信号发生器

·         恒定电流 (±3%) 和恒定电压 (±2%) 调节

·         模拟调光

·         以升压模式、SEPIC、负输出、降压模式、降压-升压模式或反激式配置驱动 LED

·         具备输出短路保护的升压模式

·         开路 LED 保护和报告

·         可调开关频率:100kHz 1MHz

·         具迟滞的可编程 VIN UVLO

·         用于电池充电器的 C/10 指示

·         低停机电流:<1μA

·         耐热增强型 16 引线 MSOP 封装
