iWatt输出功率达40W的PWM LED驱动方案
来源:华强电子网 作者:—— 时间:2013-01-07 14:14
iWatt的iW3620 是一款高性能的交流/直流电源控制器,适用于输出功率高达 40W 的应用,是用来从交流电源电压驱动LED的最优之选。作为一款专为在从 85VAC 到 264VAC 的通用输入电压下工作而设计的产品,iW3620 可应用于全世界根据各种电压标准设计的产品。
iW3620 使用 iWatt 的专利 PrimAccurate 一次侧控制技术,由于不再需要传统的光隔离器和外部补偿元件,因此减少了外部元件数量,从而缩小了产品尺寸并降低了成本。该设备通过在准谐振模式下工作来优化高负载时的效率,并使用逐脉冲波形分析来提供优于传统离线解决方案的环路响应特性。iW3620 具有全面的保护功能,并集成了iWatt的EZ-EMI技术,可以帮助实现最终应用中的EMI 管理,从而为最终用户提供了一个易于设计且可靠的固态照明解决方案。

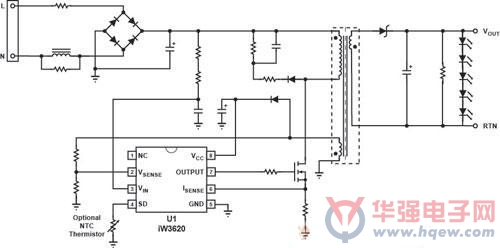

典型应用原理图
特性
PrimAccurate - 隔离型离线交流/直流控制器
可轻松满足电磁干扰国际标准的 EZ-EMI 设计
非常适合于最大功率为40W的离线LED应用
通用输入电源范围 - 85VAC - 264VAC
高达 130kHz 的开关频率,支持小型适配器
可以优化效率的准谐振模式
低启动电流 (10uA)
可编程过热保护 - 外部 NTC 热敏电阻
内置输出过压保护
感应电阻短路保护
开路保护
原理框图
