又省一笔 教你低成本DIY助听器

又省一笔 教你低成本DIY助听器

       助听器实质上是一种低频放大器，可用耳机进行放音，当使用者用上耳机后，可提高老年者的听觉，同时可对青少年的学习和记忆能带来方便。本文主要讲解一个助听器的制作方案，有兴趣的好学人士可以动手自己做一个试试！
工作原理

       本电路由话筒、前置低放、功率放大电路和耳机等部分组成。原理电路图及印刷板电路图见图1。

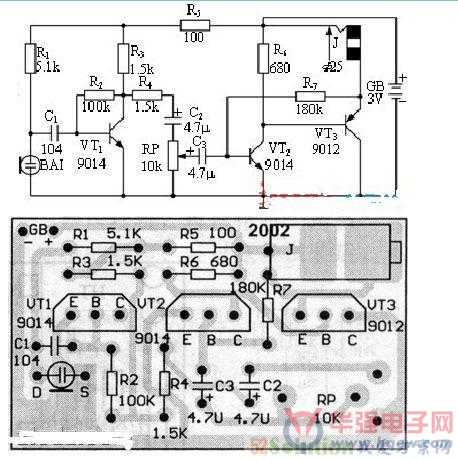

                         图1原理电路图及印刷板电路图

       驻极体话筒B M作换能器，它可以将声波信号转换为相应的电信号，并通过耦合电容C l送至前置低放进行放大，R l是驻极体话筒B M的偏置电阻，即给话筒正常 工作提供偏置电压。

       VT l、R2、R 3等元件组成前置低频放大电路，将经C l耦含来的音频信号进行前置放大，放大后的音频信号经R4、C 2加到电位器RP上，电位器RP用来调节音量用。V T2、V T 3组成功率放大电路，将音频信号进行功率放大，并通过耳机插孔推动耳机工作。

元器件的选择

       BM是驻极体话筒，它有两个电极，一个叫漏极，用字母“D”表示，一个叫源极，用字母“S”表示，两个电极之间电阻为2KΩ左右，用万用表RX l K档测两个电极并对着话筒正面轻轻吹气，它的阻值将随之增大，这说明此话筒性能良好，万用表指针摆动的范围越大，话筒灵敏度越高。VT l、VT2采用N PN型的9 01 4三极管，VT3采用P N P型的90 12 三极管。其它元件及配件见元件清单。

焊接与安装

       助听器的装配步骤的要求：

       1、熟悉图纸。首先要识读原理图和印刷电路板。了解线路：工作原理。所用元器件种类、规格、数量；电路板的零件分布状况，有无桥线及桥线的位置等。做到熟悉电路和零件装配位置。

       2、清点元件。按元件清单表的要求清点各类元件配备数量，如有缺少必须补足。

       3、检测元件。按正确的方法检测各类元件(如已检测过则本步骤操作可免)。如有不合格元器件，设法调换。

       4、元器件成形与引脚处理。本机内元器件采用卧式插装，在装机前首先要对各元器件引脚进行成形处理，再将各元器件引脚准备焊接处进行刮削去污、去氧化层，然后存各引脚准备焊接处上锡。

       5、元件插装与固定。将经过成形、处理过的元器件按图2进行插装，捅装顺序按“先小后大”原则进行。插装时各元器件均不能插错，特别要注意有极性元件不能插反，如二极管、三极管、集成电路、驻极体话筒和电解电容等。

       6、元器件的焊接与整理。细心处理好每一个焊点，保证焊接质量，焊好后剪掉多余的引线。
