Vishay推出新款1020小外形尺寸Power Metal Strip®电阻
来源:华强电子网 作者:—— 时间:2013-03-29 09:11

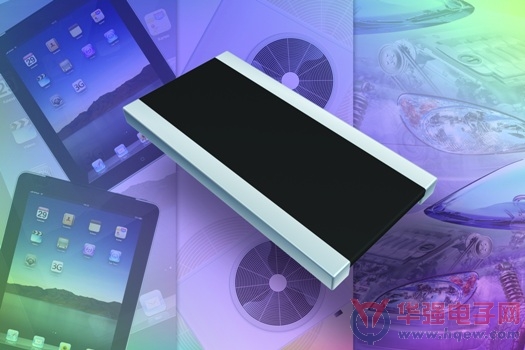

日前,Vishay Intertechnology, Inc.宣布,推出在1020小外形尺寸内采用宽边接头结构实现2W高功率等级的新款表面贴装Power Metal Strip?电阻---WSL1020。该器件具有高功率小体积和0.003Ω的极低阻值,以及0.5%的稳定电阻公差。
Vishay Dale WSL1020电阻的结构先进之处在于采用低TCR(<20ppm/℃)的固体金属镍铬合金电阻芯,实现了可在-65℃~+170℃工作温度范围的高功率电阻,同时保持Power Metal Strip结构的优异电特性。
WSL1020的尺寸为0.200英寸 x 0.100英寸(5.08mm x 2.54mm),高度为0.025英寸(0.635mm)。器件的小尺寸可让设计者采用尽可能小的电阻,实现用于更高性能终端产品的高功率电路设计。而且,WSL1020的耐高温能力使其能用在恶劣的高温环境中,而不必牺牲功率等级或电性能。
电阻非常适合所有类型的电流检测和脉冲应用,包括开关和线性电源、仪表、功率放大器,以及引擎、无刷直流电机、防抱死刹车、汽车空调和电池管理控制等汽车电子控制装置中的分流应用;用于石油/天然气井钻探的井下测试/测量设备等工业控制;混合动力系统的逆变器控制;服务器、笔记本电脑的VRM和锂离子电池安全和管理的DC/DC转换器。
像所有Power Metal Strip电阻一样,今天发布的器件采用全焊接结构,具有优异的电性能。独家加工技术实现了0.003Ω~0.006Ω的极低阻值,以及0.5%、1.0%和5.0%的严格公差。WSL1020具有0.5ηH~5ηH的低电感,50MHz的出色响应频宽,以及热电动势(<3μV/℃)。器件无铅,符合RoHS和Vishay“绿色”标准。
新电阻现可提供样品,并已实现量产,大宗订货的供货周期为十二周到十六周。
