凌力尔特推出宽带、RF 至数字微型模块接收器 LTM9013

       凌力尔特公司 (Linear Technology Corporation) 日前推出宽带、RF 至数字微型模块 (μModule?) 接收器 LTM9013，该器件包括高性能双 14 位、310Msps 模数转换器 (ADC)、一个高 IIP3 I/Q 解调器、两个可变增益放大器和 300MHz 低通滤波器。LTM9013 的正交采样架构允许以高达 300MHz 的信号带宽进行数据采集，同时在整个频带内提供 66dB 的 IMD3 性能。该接收器用于宽带、低 IF 接收器以及用数字预失真 (DPD) 实现功率放大器 (PA) 线性化的无线基站。LTM9013 利用凌力尔特多年积累的应用设计专长，提供了具高集成度、易用性以及可重复和有保证的系统性能，可提高产量并缩短上市时间。

         由于移动用户对数据的需求越来越大，所以新一代基站现在被设计成能实现高得多并可达 60MHz 的发送带宽。为了使高达 60MHz 的发送带宽实现线性化，用于线性化算法的预失真反馈环路必须采集直至 300MHz 的 5 阶互调分量。对 5 阶互调失真进行数字化需要带宽非常宽、噪声很低以及通带极其平坦的接收器。LTM9013 包括一个 300MHz 低通滤波器，该滤波器在整个频带内具备不到 1.3dB 的通带纹波。由于 DPD 是一种反馈环路，因此接收器 (亦称为“发送观测通路接收器”) 可得益于低延迟；速度较快的环路能在 PA 中产生更好的效率，因而进一步降低了功耗。LTM9013 中的 ADC 仅有 5 个时钟周期的延迟。

          LTM9013 采用节省空间的 15mm x 15mm 球栅阵列 (BGA) 封装，运用多层衬底屏蔽敏感模拟线路，使其免受数字走线影响，以最大限度降低数字反馈。电源和基准旁路电容放置在微型模块封装内，与芯片紧密耦合，相比于传统封装，LTM9013 的封装具备节省空间、降低成本和提高性能的优势。

        LTM9013 的千片批购价为每片 65 美元。如需了解演示电路板、样品以及更多信息，请登录 www、linear、com、cn/product/LTM9013。

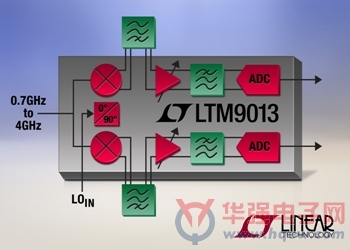

照片说明：300MHz 数字预失真微型模块接收器

         性能概要：LTM9013

·         集成式 I/Q 解调器、IF 放大器和双 14 位、310Msps高速 ADC

·         外部高通滤波器允许带宽调节

·         每通道配备 300MHz 低通滤波器

·         RF 输入频率范围：0.7GHz 至 4.7GHz

·         50? 单端 RF 端口

·         50? 差分 LO 端口

·         频率平坦度：典型值为 1.3dB

·         在 -7dBFS 时 IM3 为 66dBc

·         在 -1dBFS 时 SNR 为 59dB

·         并行 DDR LVDS 输出

·         15mm x 15mm BGA 封装
