TVS管保护器件免受高压瞬变损害

TVS管保护器件免受高压瞬变损害

关于过电压抑制

瞬变威胁—什么是瞬变？

       电压瞬变的定义是电能的短时激增，它们是先前存储的电能或者通过其他方式（比如大电感负载或雷电）引入的电能的突然释放的结果。在电气或电子电路中，这种能量可以通过控制开关动作，或通过随机诱导来从外源的电路中以一种可预测的方式得到释放。

       重复性瞬变常常归因于电动机、发电机或者反应性电路原件的切换。而另一方面，随机瞬变通常是由闪电和静电放电（ESD）引起的。闪电和ESD的发生一般是不可预知的，并可能需要对精细监测进行精确的测算，特别是当瞬变在电路板层面上诱发的情况下。许多电子标准工作组使用公认的检测或测试方法已经对瞬变电压进行了分析。几种瞬变的关键特性如下表所示：

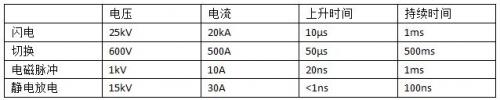

表1：瞬变来源举例以及强度。

瞬变电压尖峰的特性

       瞬变电压尖峰通常呈现出一个“双指数”波动。对于闪电和ESD这两种瞬变源，这种波动如下图所示。

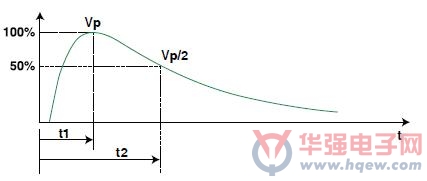

图1：闪电瞬变波形。

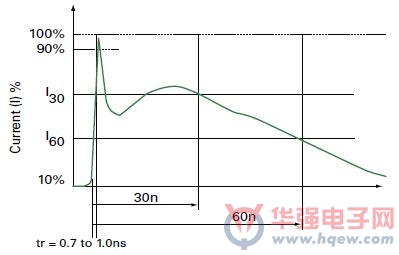

图2：ESD测试波形。

       雷击的指数上升时间范围在1.2μsec到10_sec之间（基本上是10%到90%），持续时间在50_sec到1000_sec之间（峰值的50%）。另一方面，ESD是一种持续时间更短的事件。上升时间少于1.0ns也是典型特点。整个持续时间大约为100ns。

为什么瞬变愈发令人担忧？

       元件小型化导致对电应力的敏感性增加。例如，微处理器具有无法应对ESD引起的高电流的结构和导电路径。此类元件在非常低的电压环境下工作，因此电压干扰必须加以控制，以防止设备中断以及潜在的或灾难性故障。

       如今，敏感的微处理器在范围广泛的器件中得到普遍应用。从家用电器，如洗碗机，到工业控制，甚至玩具中都会使用微处理器来提高功能性和效率。
