       针对静电容量式触摸面板的透明电极，使用铜丝布线薄膜（以下简称铜布线薄膜）的做法日趋活跃。松下在2013年6月、大日本印刷在同年7月先后宣布投产铜布线薄膜。两家公司都预定在2013年内开始量产。

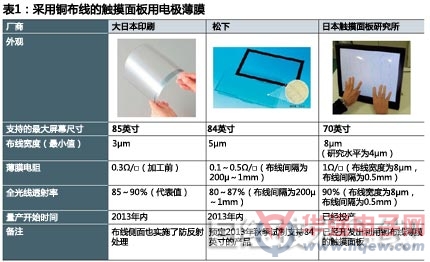

       日本触摸面板研究所等企业已经实现了铜布线薄膜的实用化，而大型企业涉足后，估计将在大尺寸触摸面板用导电性薄膜领域掀起一股新的潮流。大日本印刷和松下都表示自己的产品特点是薄膜电阻小于竞争产品、可支持80英寸以上的触摸面板、布线宽度较窄等 。

用于大屏幕用途

       智能手机和平板电脑等便携终端配备的10英寸以下静电容量式触摸面板，一般都采用ITO作为透明电极材料。但是由于薄膜电阻较大，因此难以应用于尺寸超过10～20英寸的触摸面板。比如，40英寸触摸面板要求薄膜电阻为20Ω/□，而在ITO基板上采用树脂膜的“ITO薄膜”，其产品水平的薄膜电阻在150Ω/□左右，薄膜电阻较低的样品也高达100Ω/□。


                            图1：薄膜电阻较小，适于大屏幕用途

       与其他的触摸面板用电极薄膜相比，采用铜布线的触摸面板用电极薄膜，其薄膜电阻较小，适合用于40～80英寸的大屏幕用途。（图由《日经电子》根据松下的资料制作）
       基板采用玻璃的产品，可在高温下成膜ITO，可以获得20Ω/□的薄膜电阻。但是，玻璃基板比树脂重、容易破碎，实现大型化后难以进行处理。

       因此，几年前企业就开始尝试在薄膜基板上布设肉眼无法看到的极细金属丝，研发薄膜电阻较小的触摸面板用透明电极。原来利用银丝的尝试较多，但近来越来越多地采用比银便宜的铜材料。

       通过在薄膜上按照网状布设铜丝，可将薄膜电阻降至1Ω/□以下、支持70～85英寸的触摸面板。比如，松下产品的薄膜电阻为0.1～0.5Ω/□，最大可支持84英寸的触摸面板。该公司认为，在数字标牌、电子黑板和娱乐设备等采用大尺寸显示屏的用途中，可以充分发挥铜布线薄膜的优点。
