凌力尔特推出 14V、4A 降压型µModule® 稳压器LTM4624

凌力尔特推出 14V、4A 降压型µModule® 稳压器LTM4624

        凌力尔特公司 (Linear Technology Corporation) 推出 14V、4A 降压型μModule? (微型模块) 稳压器LTM4624。该器件采用 6.25 x 6.25 x 5.01mm BGA 封装，连同一些无源器件，其在采用单面 PCB 时的占板面积在 1cm2内，而采用双面 PCB 时则不超过0.5cm2。类似于其他 μModule 稳压器，LTM4624 在一个封装中内置了 DC/DC 控制器、功率开关、电感器和补偿组件，仅需外置两个陶瓷电容器 (1206 尺寸) 和一个电阻器 (0603 或更小的尺寸) 即可工作。LTM4624 可在 4V 至 14V 的输入电压范围内运作，提供一个 0.6V 至 5.5V的可调输出，非常适合通信、存储、工业和医疗系统等应用。

       在 12VIN至 1.5VOUT转换中，LTM4624 以 1MHz 典型开关频率工作，在满载情况下具有非常低的 5mV 输出纹波。通过添加一个超过 4V 的外部偏置电源，LTM4624 可采用低至 2.375V 的输入电压运作。该稳压器还具有过流和过热故障保护功能。

       LTM4624 可保证工作在 -40°C 至 +125°C的内部温度范围。该 μModule 稳压器已有现货供应。

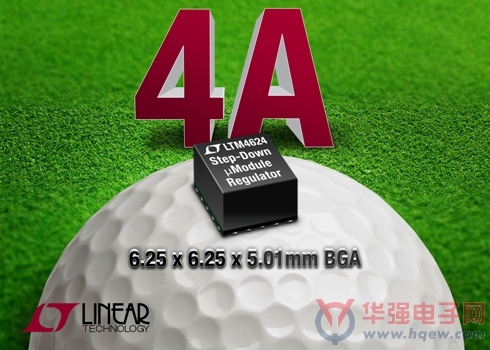

      照片说明：14VIN、4A 降压型 μModule 稳压器

     性能概要：LTM4624

·           占板面积小于 1cm2的4A DC/DC 降压型解决方案

o   仅需 2 个电容器和 1 个电阻器就能实现完整解决方案

·           6.25 x 6.25 x 5.01mm BGA 封装

·           输入电压范围为4V 至 14V

o   采用外部偏置电源时，输入电压可低至 2.375V

·           5mV 低输出纹波 (在 1.5VOUT/4A 输出)

·           0.6V 至 5.5V 的用户可调VOUT
