Linear发布新款具有自校准电路的零漂移放大器
来源:华强电子网 作者:—— 时间:2013-08-26 09:09

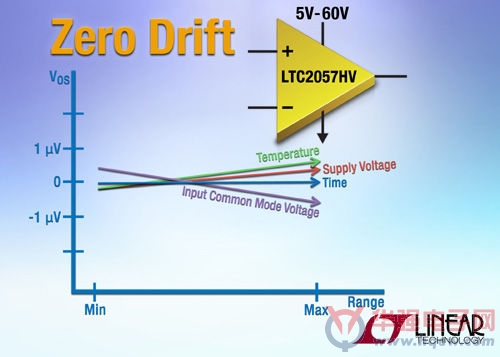

凌力尔特公司(Linear Technology Corporation)推出一款具有自校准电路的零漂移放大器LTC2057HV,在温度、时间、输入范围和电源电压范围内变化时能提供高DC精准度和稳定性。LTC2057HV具有5μV输入失调电压、0.025μV/℃失调电压漂移、以及无1/f噪声的220nVP-P低频噪声,以60V (±30V)电源电压工作时,可提供超过140dB的动态范围。在存在大得多的信号情况下,这宽动态范围可使微小信号得以放大,而且不会使放大器饱和或损失精准度。就要求高达36V电源电压的应用而言,可采用LTC2057的较低电源电压版本。
LTC2057和LTC2057HV规定工作在-40℃至125℃的温度范围,提供了低电压噪声、低电流噪声和低输入偏置电流的最佳组合,同时零漂移架构消除了1/f噪声。该器件抑制了通常与零漂移放大器相关的寄生干扰,从而进一步扩大了动态范围、稳定性和有用的信号带宽。输入共模范围包括负电源轨和轨至轨输出摆幅,从而使LTC2057同时适合单电源和双电源工业、仪器和汽车应用。
LTC2057规定以30V电源电压工作,而LTC2057HV能工作在高达60V电源。两种版本均能以4.75V电源电压工作,并全面规格在-40℃至85℃和-40℃至125℃温度范围。LTC2057除了采用 3mm x 3mm DFN、MSOP-8和SOIC-8封装之外,还可提供MSOP-10封装,该封装的引出脚配置使得能够很容易地在输入周围布设一个保护环,以在高源阻抗条件下保持高精度和低噪声性能。LTC2057和LTC2057HV的千片批购价分别为每片1.54美元和2.19美元。
60V电源的零漂移运算放大器
性能概要:LTC2057HV
●电源电压范围:4.75V至60V
●失调电压:5μV (最大值)
●失调电压漂移:0.025μV/℃ (在-40℃至125℃温度范围内的最大值)
●输入噪声电压:
○220nVP-P,DC至10Hz (典型值)
○13nV/√Hz,1kHz (典型值)
●输入共模范围:V– –0.1V 至 V+ –1.5V
●轨至轨输出
●AVOL:150dB (典型值)
●PSRR:160dB (典型值)
●CMRR:150dB (典型值)
●停机模式
●MS10封装包括保护环引脚
应用
●高分辨率数据采集
●基准缓冲
●测试与测量
●电子秤
●热电偶放大器
●应变计
●低压侧电流检测
●汽车监视器与控制
