设计解析:谷歌眼镜的构造

来源:电子技术设计 作者:—— 时间:2013-10-10 10:56

拆解 谷歌眼镜

        不用多说什么,自从谷歌在2012年4月公开发布这款头戴式安卓计算机设备以来,这款最新最热的技术产品就一直引发各种争议和社会学分析。现在,这款设备已经在技术社区的名流圈子和谷歌挑选的一些“谷歌眼镜体验者”(Glass Explorers)中进行有限测试。作为“谷歌眼镜体验者”计划的成员,我们也有幸获得了参与测试的资格。

       硬件拆解

        当收到谷歌眼镜后,我们迫不及待地开始进行拆解。由于对面前的眼镜一无所知,因此我们决定首先将钛金属框架与谷歌眼镜的技术部分拆开来。

       请注意:以下拆卸多为专业性工作,需要一定的精确度和灵巧性才能完成。因此,如果你非常小心且熟悉拆解消费产品的技术的话,分拆谷歌眼镜的过程并不是很难,应该不会因为不小心而对眼镜的组件造成损害。可以证明这一点的是,尽管我们在拆解过程中对设备组件的外观造成了一些细微的损伤,但是我们还是能够在拆解后将它装回原样,并且眼镜仍然可以正常使用。

      拆卸技术部分

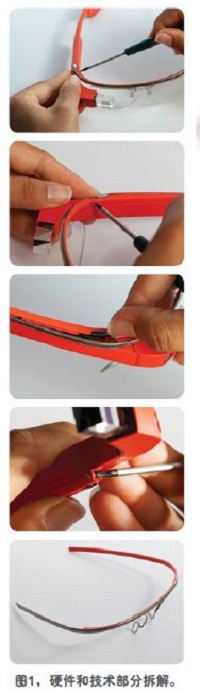

       分拆谷歌眼镜外壳的第一步是拆掉一颗Torx T5螺丝钉,然后就可以将技术部分与钛金属框架分离开。我们猜测这颗螺丝钉可能就是为了方便用户进行自行维修的。我们将钛金属框架卸下来放置一旁。拆掉这颗螺丝钉后,我们可以在眼镜框架后面的一个黑色表面上看到它的设备序列号(如图1所示)。

        据谷歌官方称,谷歌眼镜现在并不兼容普通眼镜,但它计划在以后提供这方面的支持。但是我们还是随机找来一副眼镜,试着将谷歌眼镜的技术部分安装上去。尽管这种组合也能使用,但是体验就差多了,因为头部近距离传感器安装到普通眼镜上之后,它们的可靠性就变得不稳定了。

        打开外壳

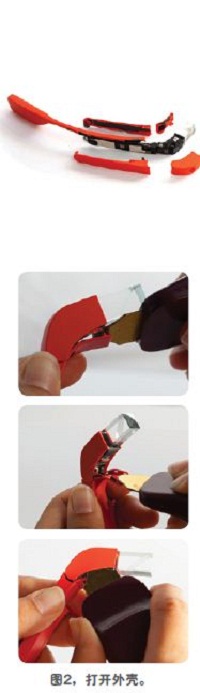

       首先我们撬开了显示屏周围的塑料外壳,显示屏就在三棱柱的边上(如图2所示)。

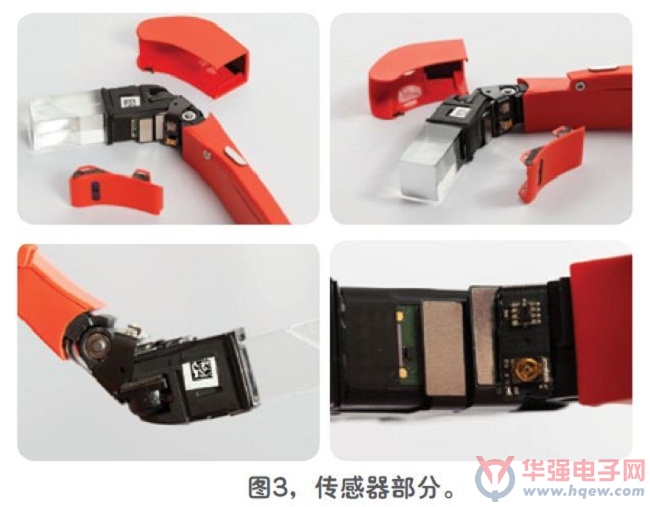

        这样就可以看到里面的近距离传感器和一个看似环境光传感器的配件(如图3所示)。
