Diodes电机前置驱动器简化速度控制

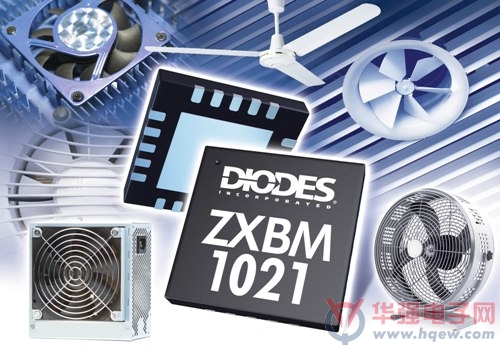

        Diodes公司 (Diodes Incorporated) 推出单相无刷直流电机前置驱动器ZXBM1021，为多种消费性及工业产品内的散热风扇、排气扇、抽风机、电机和泵，提供多功能且小巧的变速控制解决方案。这个灵活的前置驱动器集成了PWM信号积分器及MOSFET缓冲器等常用外部元件，使设计人员得以大幅简化系统结构，以及减少整体电路板元件数量。

        这款前置驱动器可通过直接运用外部PWM信号、直流电压信号或热敏电阻网络输入，严密控制电机转速。它集成了霍尔偏置和放大器电路，以确保与各种霍尔效应传感器相兼容。集电极开路频率发生器引脚提供转速输出，能够在外部监控旋转及速度。为防止在控制信号消失的情况下出现电机堵转或速度低于最低值，ZXBM1021可供用户设定最低速度。

         ZXBM1021提供高侧及低侧驱动输出，加上50mA拉电流和100mA拉/灌电流能力，可妥善满足外部H桥开关及电机功率的需求，而无需额外缓冲。一个分开的低侧驱动电源引脚可提供调节低侧MOSFET开启速度的能力而不影响关断速度，有助于减少电磁干扰噪音和直通现象。

         这款前置驱动器的工作电压范围为6.8V到18V，可直接支持12V电机，以及通过外部电压稳压器来支持24V和48V电机。这个器件具有可编程过流限制功能，有效检测转子堵转状态，避免H桥及电机绕组过热或烧毁，并且在转子解锁后进行软启动，把电机的冲击电流减到最小。

        ZXBM1021采用了占位面积小且热强化的超薄U-QFN4040-20晶片封装，加上从-40oC到+110oC的宽广工作范围，非常适合受空间限制及对热要求甚高的应用。QSOP20封装版本则将在今年稍后时间供应。
