英飞凌推出基于XMC1300的无感FOC风机参考方案

华强电子网 2013-11-01 a:2:{i:0;s:15:"英飞凌科技";i:1;s:7:"XMC1300";}

英飞凌科技股份公司今天宣布推出基于XMC1300的无感磁场定向控制（FOC）风机参考方案，以及相配套的30W高压应用套件（联合第三方）。此方案专门针对风机应用的评估和开发而设计，旨在为相关应用的用户提供初步的硬件测试平台和参考代码，同时提供详细的设计文档，从而缩短用户的学习、设计周期，加快开发进程。

随着国家节能减排政策的出台，直流无刷风机凭借其高效率、高可靠性的特点，在空调室内、室外风机，电风扇等众多领域被逐步使用。风机应用低运行噪声的需求，要求控制器必须采用正弦波控制。现在市场上的方案通常采用简易正弦波控制，其运行噪声无法满足高静音需求的应用，而无传感器磁场定向控制（FOC）由于转速稳定度高、没有传感器误差影响的优势，可以实现最优的静音效果。同时低成本、高性能的32位MCU的出现，促使FOC成为风机控制的终极选择。

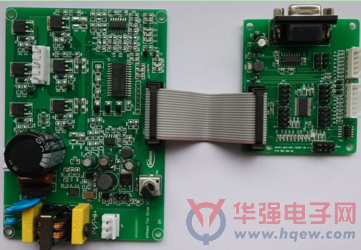

在此背景下，英飞凌科技（中国）有限公司开发出基于XMC1300的无感磁场定向控制（FOC）风机参考方案，以及相配套的30W高压应用套件（联合第三方）。XMC1300基于32位ARM Cortex-M0内核，以8位MCU的价格，提供32位的性能。应用套件支持永磁同步电机（PMSM）常见的各种控制方式如梯形波控制（有/无霍尔传感器）、FOC（有/无霍尔传感器）等，支持单/双/三电阻电流采样，软件部分提供无感FOC风机参考代码，后续加推霍尔FOC参考代码。

参考方案主要特性如下：

工作电压	220V AC
微控制器	XMC1300 (Cortex-M0内核，32MHz主频)
功率器件	分立IGBT　IKD03N60RF (600V, 2.5A)
驱动电路	6ED003L06 (600V，三相全桥驱动芯片)
电流采样方式	单直流母线电阻采样，双、三桥臂电阻采样
传感器接口	霍尔传感器
电机控制方式	梯形波控制，无感高速梯形波控制（基于比较器）有/无霍尔传感器FOC
附送光盘	器件资料、原理图、PCB、设计文档、参考例程（无传感FOC控制）

XMC1300是英飞凌基于ARM Cortex-M0内核的XMC1000家族产品中针对电机控制的子系列，32位的性能、8位MCU的价格，集成了专门针对电机应用优化的外设集，支持中低端电机常见的各种控制方式，其主要特性如下：

l 高性能Cortex-M0 内核，32MHz主频

l 64MHz协处理器单元，支持CORDIC及除法运算

l 8~200K字节Flash，16K字节RAM

l 针对电机应用优化的PWM单元CCU4, CCU8

l 12位、12通道高速ADC，1.28MSPS，支持灵活的转换请求方式

l 专用位置接口单元POSIF，支持霍尔传感器及增量式编码器接口

l 内嵌3路高速硬件比较器，支持高速无感BLDC控制

l 5V供电，抗干扰性强

l 工作温度范围：-40 ~ 105℃
