德州仪器推出业界首款浮动开关架构 转变离线 LED 驱动器设计

        日前，德州仪器 (TI) 宣布推出业界首款浮动开关架构，其可简化灯具、射灯以及固定装置的离线 LED 线性驱动器。该 AC 开关矩阵技术支持 TI TPS92411 浮点 MOSFET 开关，是一种不使用磁性组件也可产生低纹波 LED 驱动电流的创新方案。该架构能与原有墙式调光器、高功率因数以及低总谐波失真 (THD)实现完美兼容。

       反向、降压及升压转换器是当前 LED 灯具中的通用开关模式电源 (SMPS) 拓扑。这些电路在高频率下工作，需要电感组件将电源 AC 电流转换为驱动 LED 所需的 DC 恒流。用于电源传输的电感器与变压器在选择上比较复杂，常常需要昂贵的定制组件。此外，还需要使用包含 4 至 10 个无源组件的电磁干扰 (EMI) 滤波器防止 SMPS 电路损坏其它电子设备。如需进行相位调光，可能还需要多次设计迭代来优化调光器兼容性和防止 LED 闪烁。

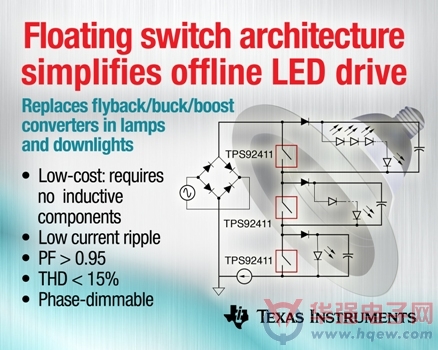

      TI TPS92411 的浮动开关架构能够应对这些挑战，无需用于电源传输的各种电感组件，不仅可节省成本与空间，而且还可简化设计。

      TPS92411 归属 TI LED 驱动器产品系列，该系列包括 TPS92075、LM3447 以及 LM3445 等。

      TPS92411 的主要特性与优势：

·         支持 350mA 电流容量的 100V、2 欧姆浮动 MOSFET 开关；

·         LED 驱动器性能堪比传统反向、降压及升压转换器：

o   功率因数超过 0.95；

o   总谐波失真不足 15%；

o   与“分接线性”驱动器相比，低 LED 电流纹波可实现高效率的 LED 使用。

·         低频率压摆率控制开关功能可产生极少的 EMI 噪声；

·         与使用传统转换器的设计方案不同，极低成本的浮动开关架构无需电感组件；

·         与 TRIAC 及反相位墙式调光器协同工作良好；

·         支持高达 70W 的照明设计。

       供货情况与封装

       采用 5 引脚 SOT-23 封装的 TPS92411 现已开始批量供货，可通过 TI 及其授权分销商订购。同步提供的还有评估板。采用 8 引脚 PowerPad? SOIC 封装的 TPS92411 将于 2014 年第 1 季度提供。
