        大联大控股宣布，其旗下友尚集团推出基于Fairchild器件的LED照明电源解决方案，该解决方案包括非调光16.8W FL7732M_F116控制板和调光8W FL7730MY_F116控制板，能够满足不同应用环境对LED照明的需求。

        非调光 16.8W  FL7732MY_F116控制板

        大联大友尚集团代理的Fairchild非调光 16.8W  FL7732MY_F116控制板，具有功率因数校正(PFC)以及单级初级端调节(PSR)控制器。该控制板结合初级端调节和单级PFC拓扑，以减少整体物料清单(BOM)数目，例如，输入电解电容和回授电路，从而达成更小的体积、更长的寿命以及降低设计系统成本。

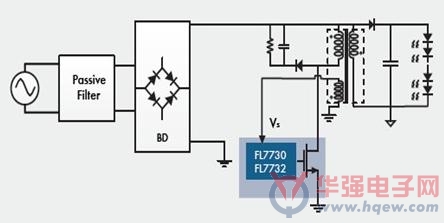

图示-FL7732M_F116 非调光器控制系统方块图

        具体功能包括：输入不需要电解电容；高功率因素>0.9；单级初级侧调节(PSR)控制器不需要光耦合器；精确的输出恒流控制，不受输入电压，输出电压和变压器感量影响；具有线电压补偿功能；具有线性频率控制功能，设计更简化，效率更高；精准的定电流控制(+/-5%)可准确调节输出电流而不受输入和输出电压左右；非连续电流模式(DCM)的运作下提供最佳功率因子和总谐波失真THD。

         应用范围包括：Isolation up to 30W；Par30，Par38，T-bar LED 照明；Blub，Down 照明，Tube。

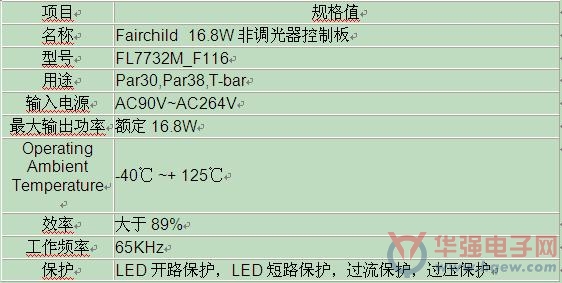

       规格说明

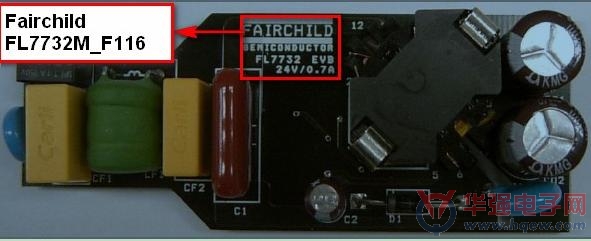

图示-FL7732M_F116 非调光器控制板正面

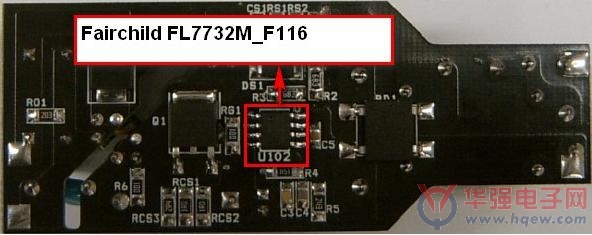

 FL7732M_F116 非调光器控制板反面

         调光8WFL7730MY_F116控制板

       大联大友尚集团推出的Fairchild调光8W FL7730MY_F116控制板具有功率因数校正(PFC)，Triac和模拟调光相容的FL7730MY_F116单级初级端调节(PSR)控制器。

       FL7730MY_F116结合初级端调节和单级PFC拓扑，以减少整体物料清单(BOM)数目，例如，输入电解电容和回授电路，从而达成更小的体积及寿命更长和系统成本更低的设计。同时该控制板支持Triac调光和解模拟调光，使用Fairchild独特的模拟感测技术，可以使Triac从0%~100%整个光输出范围内提供无闪烁的调光控制方案。

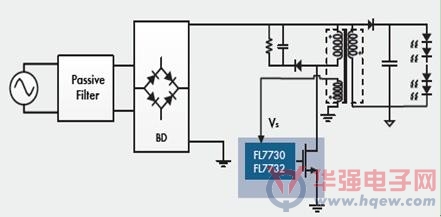

图示-FL7730MY_F116 调光器控制系统方块图

       具体功能包括： 输入不需要电解电容；高功率因素>0.9；单级初级侧调节(PSR)控制器不需要光耦合器；精确的输出恒流控制，不受输入电压，输出电压和变压器感量影响；具有线电压补偿功能；具有线性频率控制功能，设计更简化，效率更高；精准的定电流控制(+/-5%)可准确调节输出电流而不受输入和输出电压左右；非连续电流模式(DCM)的运作下提供最佳功率因子和总谐波失真THD。

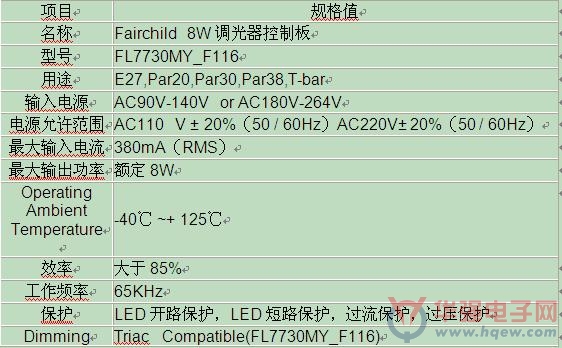

       规格说明

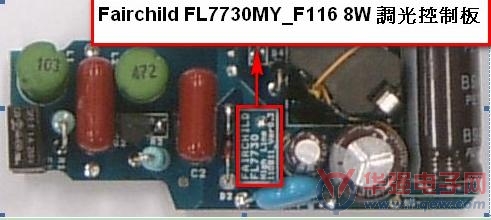

图示-FL7730MY_F116控制板正面

 图示-FL7730MY_F116控制板背面
