霍尼韦尔磁性位置传感器 提供更适合的解决方案

霍尼韦尔磁性位置传感器 提供更适合的解决方案

        霍尔效应是电磁效应的一种，这一现象是美国物理学家霍尔于1879年在研究金属的导电机制时发现的。霍尔效应定义了磁场和感应电压之间的关系。当电流通过一个位于磁场中的导体的时候，磁场会对导体中的电子产生一个垂直于电子运动方向上的的作用力，从而在垂直于导体与磁感线的两个方向上产生电势差。

       霍尔效应原理示意图

       霍尔效应多年前就已经被人们知道并了解，但基于霍尔效应的传感器在材料工艺获得重大进展前并不实用，直到出现了高强度的恒定磁体和工作于小电压输出的信号调节电路。根据设计和配置的不同，霍尔效应传感器可以作为开/关传感器或者线性传感器，被广泛应用于电力系统中。

      霍尼韦尔是率先研发霍尔效应技术产品的公司。30多年以来，该公司时刻紧随工业需求的变化，研发不同型号的霍尔效应技术产品，以满足不同领域的需求，并且不断完善产品性能。霍尼韦尔公司先进的产品技术使其在控制领域处于全球领导地位。

      霍尼韦尔磁性位置传感器产品特点

      霍尼韦尔磁性位置传感器为紧凑型，采用了超小型 SOT-23 表面贴装封装；工作电压可低至2.7 V，减小了电流，提高了能源使用效率；内置的上拉电阻，可以简化连接；内置反向电压保护功能，充分保护集成电路在组装时免受损坏；高耐抗性的设计可适应温度可达150摄氏度的工作环境。

        SS461C霍尔效应传感器在汽车上的应用

       随着电子技术的发展，汽车的电子化程度也越来越高。良好汽车控制系统能改善车轮和地面之间的附着状况，进而改善汽车的安全性、动力性和舒适性。传感器是电子技术中的核心器件，是一种进行信号变换的装置，它的作用是把被测的非电量信号转变成为电量信号，是促进汽车技术全面发展的关键器件。在汽车底盘电子控制系统中，控制工作是离不开传感器，而速度传感器在汽车控制系统中起着主要作用。

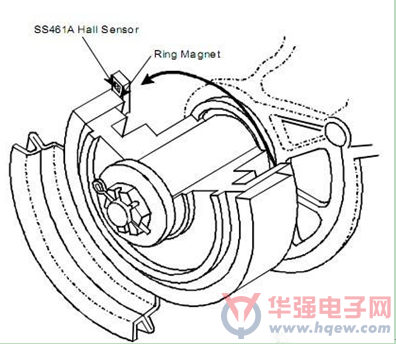

        SS461C霍尔效应传感器在汽车上的应用

        SS461C霍尔效应传感器应用于速度传感器，用来检测汽车或者卡车曲轴的旋转情况。SS461C霍尔效应传感器可满足高精度的要求，并且采用数字式电流沉输出，可提供高输出电流和高速响应能力。

霍尔传感器在无刷直流电机中的应用

         直流电机中转矩是通过永磁体磁场和绕组中的电流相互作用产生的，在有刷电机中，换向器通过切换电枢绕组实现电枢电流的换向与合适的磁场。而无刷直流电机中，霍尔位置传感器探测转子旋转磁场的位置，通过逻辑与驱动电路，给相应的绕组激励。总的说来，绕组根据电机永磁体的磁场作出反应，从而产生需要的转矩。

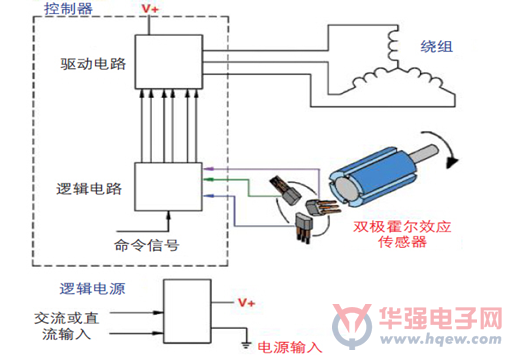

         无刷直流电机主要组成

         用户可以根据安装要求（即转子磁场方向）与霍尔传感器的感应方向，进行合理选择。霍尼韦尔SS30、SS31x/SS41x 以及SS36x/SS46x 系列霍尔效应传感器能够为无刷直流电机提供所需的精确电机转轴位置数据。

        应用领域

       霍尔效应位置集成电路可用于多种潜在应用，如便携式医疗设备(肾透析泵、血液处理设备、输液泵)、飞机通风机和船舶的潜水式电机等。
